하네스 조립품 작성

조립품 및 하네스 조립품을 엽니다. 하네스 조립품에는 케이블 및 와이어 하네스 데이터가 들어 있습니다.

하네스 조립품 작성

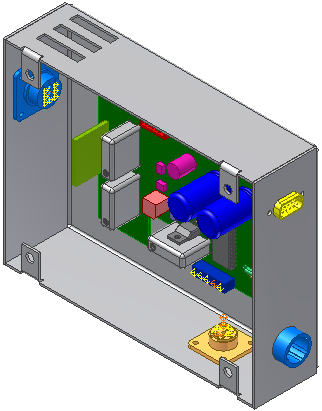

  1. Cable & Harness 하위 폴더에서 Enclosure_Assembly.iam을 엽니다. 이 파일은 이전 튜토리얼에서 사용한 것과 동일한 조립품입니다.
  2. 리본에서 조립 탭 시작 패널 케이블 및 하네스를 클릭합니다 .
  3. 하네스 작성 대화상자에서 하네스 조립품의 이름으로 Harness Assembly1.iam을 입력하고 기본 위치를 허용합니다.
  4. 확인을 클릭합니다.

    검색기에 하네스 조립품이 추가하고 케이블 및 하네스 환경이 활성화됩니다.

  5. 리본에 테이블 및 하네스 탭이 표시됩니다. 리본의 명령 위에 커서를 놓으면 툴팁이 표시됩니다.
  6. 검색기 계층구조에서 새 하네스 조립품을 찾습니다.
