액세스
면, 절곡부 및 컨투어 플랜지 판금 피쳐 대화상자의 쉐이프 탭에 있습니다.
- 절곡부를 측면에 정렬되게 연장
-

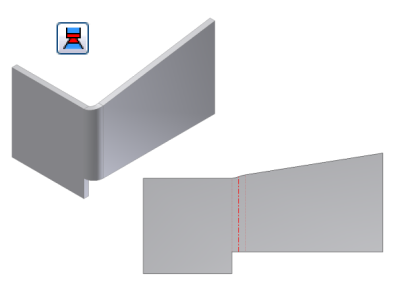

절곡부 축으로부터 수직이 아닌 절곡부로 연결된 모서리 측면을 따라 재질을 연장합니다. 면의 측면 모서리가 직각이 아닌 경우 유용합니다. 다음 이미지에서는 각 옵션을 사용하여 동일한 절곡부를 작성합니다. 첫 번째 이미지에서는 측면에 정렬된 절곡부 연장을 보여줍니다. 절곡부 영역의 각 측면에서 플랫 패턴의 영역을 주의하십시오.
- 절곡부를 측면에 직각으로 연장
-
재질을 측면에 직각으로 연장합니다. 이 옵션은 대화상자가 초기화될 때의 기본값입니다. 다음 이미지에서는 절곡부를 측면에 직각으로 연장을 사용하여 작성된 이전 그림에서와 동일한 절곡부를 보여줍니다. 절곡부 영역의 각 측면에서 플랫 패턴의 영역을 주의하고 이전에 표시된 플랫 패턴의 동일한 영역과 비교하십시오.
