점 스냅 및 회전 스냅을 사용한 루트 점 및 포워드 방향 정의에 관한 팁

스케치된 루트를 작성 및 편집할 때 일련의 명령을 사용하여 3D 직교 루트 도구를 기준으로 루트 점을 정의합니다. 이러한 명령의 예로는 사용자 절곡부, 일반 치수, 구속조건, 모서리와 평행 및 면에 직각이 있습니다.

다른 명령은 사용자의 루트 편집 환경 및 설계 목적에 따라 달라집니다. 유사하게, 형상을 사용하여 스냅할 수 있는 경우 강체 파이핑 및 절곡부 튜빙 루트에 점 스냅 및 회전 스냅을 적용할 수 있습니다.

점 스냅 사용

  1. 활성 프로젝트를 Autodesk Inventor 설치 위치 아래의 AirSystemAssy.ipj로 설정합니다. XP의 경우 기본 위치: C:₩Program Files₩Autodesk₩Inventor<버전>₩Tutorial Files₩Tube & Pipe.
  2. AirSystemAssy.iam을 열고 첫 번째 활성 런과 함께 마스터 런 조립품을 작성합니다. 자세한 지침은 튜브 및 파이프 런 작성을 참고하십시오.
  3. ASTM A53/A53M-ASME B16.11 - 용접 강 파이프 스타일을 사용하여 다음 이미지와 같이 자동 루트 솔루션을 사용하는 루트 2개를 작성합니다.

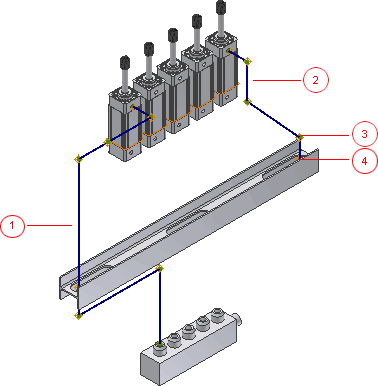

    1: 루트 1     2: 루트 2     3: 루트 2의 루트 점 4     4: 루트 2의 루트 점 5

  4. 필요에 따라, 3D 직각 루트 도구가 활성화되어 있지 않은 경우 그래픽 창에서 루트 점 5를 마우스 오른쪽 버튼으로 클릭한 다음 위치 편집을 선택합니다.
  5. 루트 2가 활성화된 동안 그래픽 창에서 마우스 오른쪽 버튼을 클릭한 다음 점 스냅을 선택합니다.
  6. 이 연습에서는 다음 루트 세그먼트에 치수를 추가하지 않습니다. 다시 마우스 오른쪽 버튼을 클릭하여 자동 치수 확인란의 선택을 지웁니다.

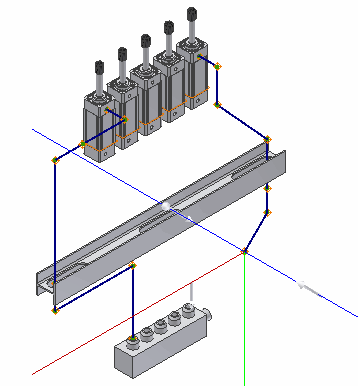

  7. 그림과 같이 커서를 루트 1의 루트 점 위에 놓습니다. 대시선이 스냅점을 표시하면 클릭하여 명령과 교차하는 지점에 루트 점을 작성합니다.

  8. 방금 작성한 점을 마우스 오른쪽 버튼으로 클릭하고 루트 명령을 클릭하여 루트를 계속 작성합니다.
  9. 스냅점을 클릭하고 루트 명령을 클릭하여 루트를 계속 작성합니다.
  10. 다음 작업에 따라 45도 각도 컨트롤을 사용하여 이후의 루트 세그먼트 두 개를 추가합니다.
    1. 방향 축 위에 커서를 놓고 다음 점과의 거리를 2.25인치로 입력합니다.
    2. 45도 각도 컨트롤을 클릭하여 각도 위치를 왼쪽으로 변경한 다음 치수보조선에 루트 세그먼트 거리로 3.5인치를 추가합니다.
    3. 방향 축이 밸브와 평행하게 되도록 45도 각도 컨트롤을 클릭합니다.

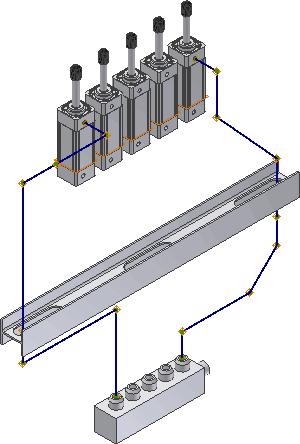

    다음 그림과 같은 결과가 나타나야 합니다.

  11. 상황에 맞는 메뉴에서 점 스냅 선택 표시를 선택합니다.

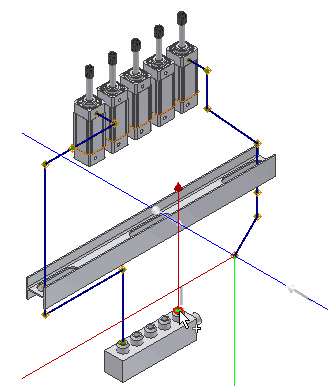

  12. 다음 그림과 같이 밸브의 원형 모서리를 마우스 오른쪽 버튼으로 클릭한 다음 다른 스냅 선택을 클릭합니다.
  13. 선과 축의 교차지점에 미리보기 점이 표시되면 Enter 키를 눌러 스냅점을 설정합니다.
  14. 마지막 점의 경우 12단계에서처럼 원형 형상을 클릭합니다.
  15. 마우스 오른쪽 버튼을 클릭하고 종료를 선택합니다.
  16. 마우스 오른쪽 버튼을 클릭하고 편집 마침을 선택합니다.

회전 스냅 사용

포워드 작성을 수행하는 동안 회전 스냅 명령을 사용하여 사용 가능한 평면형 모서리 및 면 형상으로 스냅된, 지정된 방향 축의 뱡향으로 변경됩니다. 회전 스냅 도구는 포워드 루트 작성 시 3D 직각 루트 도구가 나타난 경우 사용 가능하며 3D 직각 루트 도구의 회전 핸들과 함께 사용할 수 있습니다.

강체 파이핑 루트에서 사용하는 3D 직각 루트 도구(사용자 절곡부를 정의할 때 표시되는 도구 제외)

절곡부 튜빙 루트에서 사용하는 3D 직각 루트 도구(강체 파이핑 루트의 사용자 절곡부를 정의할 때 표시되는 도구 포함)

1: 회전 핸들     2: 45도 각도 컨트롤러     3: 반지름 핸들(절곡부 튜빙 루트 전용)

  1. 앞으로 루트 작성 환경의 자유 터미널 루트 점에서 작업하고 있는지 확인한 다음 루트 탭 작성 패널 루트 를 클릭하여 3D 직각 루트 도구를 표시합니다. 3D 직각 루트 도구가 아직 표시되지 않은 경우 다음 중 한 가지 방법으로 3D 직각 루트 도구를 표시할 수 있습니다.
    • 리본에서 루트 탭 작성 패널 루트 를 클릭한 다음 모형 검색기 또는 그래픽 창에서 루트 점을 클릭합니다.
    • 루트 점을 클릭하고 루트 탭 작성 패널 루트 를 클릭합니다.
    • 루트 점을 마우스 오른쪽 버튼으로 클릭하고 루트를 선택합니다.
  2. 그래픽 창에서 마우스 오른쪽 버튼을 클릭한 다음 회전 스냅을 선택합니다.

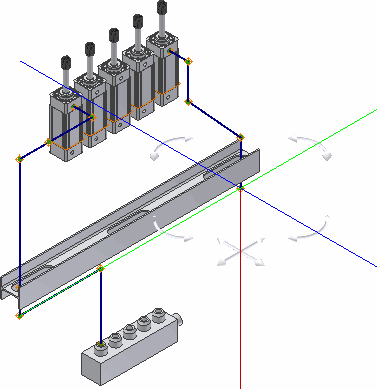

  3. 3D 직각 루트 도구에서 회전 핸들을 클릭하고 스냅할 평면형 모서리 또는 면 형상으로 커서를 끕니다.

    형상이 강조되고 대시 선이 새 방향에서 방향 축과 교차합니다.

  4. 커서를 놓고 방향 축을 새 방향으로 설정합니다.
  5. 점 스냅 명령이 이미 선택된 경우 해당 형상을 기준으로 추가 스냅점을 작성합니다.
  6. 포워드 루트 작성을 계속합니다.

회전 스냅 및 점 스냅 사용 방법 보기
