판금 설계를 자주 수행할 경우 일반 및 특수 절단과 엠보싱 피쳐를 부품에 작성하기 위해 다수의 펀칭 도구가 공장에서 사용될 수도 있습니다. 판금 펀치 iFeature를 사용하여 해당 피쳐를 판금 부품 모형에 통합할 수 있습니다.
최종 모형 피쳐를 나타내는 스케치와 피쳐를 사용하여 부품 환경에서 판금 펀치 iFeature를 작성합니다.
파일을 저장한 후에 iFeature 환경에 있는 명령 형식의 도구를 사용하여 판금 펀치 iFeature를 테이블 연결 펀치 iFeature로 변환하고 펀치 iFeature를 수정한 다음 iFeature 펀치 카탈로그를 봅니다.

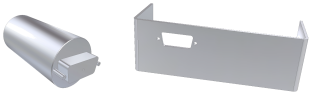

iFeature인 판금 펀칭 도구
판금 펀칭 도구는 일반적으로 부품 면에 간단하거나 복잡한 구멍 쉐이프를 절단하는 추가 속성이 있는 iFeature입니다. 또한 펀칭 도구는 모형의 면을 부분적으로 관통하고 엠보싱 들여쓰기를 남기거나 단일 작업에서 절단과 변형을 모두 수행할 수 있습니다.
iFeature 추출 명령을 사용하고 판금 펀치 iFeature 유형을 선택하여 iFeature 작성 중에 추가 데이터를 지정할 수 있습니다. 이 데이터는 다음을 포함합니다.
- 펀치 ID 지정
- 플랫 패턴에서 대체 표현을 정의하기 위해 선택한 스케치
- 나중에 도면 주석에서 추출할 수 있는 사용자 깊이 매개변수
공장 특정 ID를 캡처하기 위한 판금 펀칭 도구
가공 공장에 따라 도구 식별을 위한 고유한 시스템이 있을 수 있습니다. 부품 피쳐를 정의하는 형상 데이터와 함께 이 펀치 ID 정보를 저장하고 나중에 도면 주석에서 추출할 수 있습니다.
플랫 패턴의 대체 표시를 사용한 펀치 피쳐
판금 부품이 플랫 패턴으로 표시되고 플랫 패턴이 도면 뷰에 상세하게 나타날 경우 판금 펀치 iFeature를 대체 스케치로 정의하여 펀치 피쳐의 다음 표현 중 하나를 선택할 수 있습니다.
- 전체 3D 피쳐 표현
- 대체 스케치 표현
- 중심 표식 표현
테이블 연결 판금 펀칭 도구
흔히 판금 펀칭 도구는 비슷하며 하나 또는 두 개의 매개변수만 다릅니다. 이러한 유형의 피쳐는 매개변수 테이블에 의한 정의에 적합합니다. iFeature 작성자 명령을 사용하여 단일 판금 펀치 iFeature를 테이블 연결 펀치의 패밀리로 변환할 수 있습니다. 나중에 Microsoft Excel 스프레드시트를 사용하여 테이블 연결 펀칭 도구를 편집할 수 있습니다.
판금 펀치 iFeature 편집
판금 펀치 iFeature 파일이나 배치된 판금 펀치 iFeature(스케치 포함)의 특정 복제를 편집할 수 있습니다. iFeature 파일을 편집하려면 카탈로그 보기 명령을 사용하고, 적절한 파일을 찾은 다음 두 번 클릭하여 엽니다. 필요에 따라 피쳐 명령을 사용하여 수정한 다음 파일을 저장합니다. 이미 사용 중인 iFeature의 복제는 iFeature 파일이 변경되어도 업데이트되지 않습니다.
부품에서 사용한 판금 펀치 iFeature를 수정하려면 검색기에서 펀치 iFeature를 마우스 오른쪽 버튼으로 클릭한 다음 피쳐 편집을 선택합니다. 위치 형상, 매개변수 값 등의 변수를 변경하거나 좌표계 방향을 다시 정할 수 있으나 형상 또는 매개변수를 추가하거나 삭제할 수 없습니다.
이 파일에 있는 다른 iFeature 또는 배치된 iFeature는 iFeature를 편집해도 영향을 받지 않습니다.
테이블 연결 판금 펀치 iFeature 편집
판금 펀치 iFeature를 작성할 때 테이블 연결 판금 펀치 iFeature에 포함시킬 모든 매개변수가 들어 있는지 확인합니다. 일반 판금 펀치 iFeature를 테이블 연결 판금 펀치 iFeature로 변환하고 나면 매개변수를 추가하거나 제거할 수 없습니다.
그러나 테이블 연결 판금 펀치 iFeature를 사용한 부품 파일에서 테이블 아이콘을 마우스 오른쪽 버튼으로 클릭한 다음 테이블 편집을 선택할 수 있습니다. 행을 추가 또는 제거하거나 열 속성을 수정할 수 있지만 매개변수를 추가하거나 제거할 수 없습니다. 변경한 내용은 현재 테이블 연결 판금 펀치 iFeature에만 영향을 줍니다. 동일한 테이블 연결 판금 펀치 iFeature의 다른 복제는 업데이트되지 않습니다.
