이 섹션에서는 채우기 프로세스 중 금형 내의 플라스틱 용융 흐름을 예측하는 부품 채우기 시뮬레이션을 수행합니다.
시뮬레이션을 수행하기 위해 유동 선단이 사출 위치에서 부품을 통과하면서 증가함에 따라 계산됩니다. 속도 압력 전환 점에 도달할 때까지 시뮬레이션이 실행됩니다. 부품 채우기 분석이 개별 부품을 평가하고 금형 채우기 분석이 피드 시스템을 비롯한 전체 금형 설계를 평가하는 두 가지 유형의 채우기 시뮬레이션이 있습니다. 부품 채우기 분석을 실행하기 전에 재질 및 부품 프로세스 설정을 정의하고 하나 이상의 게이트 위치가 있어야 합니다.
- 리본에서 코어/중공 탭 > 소성 부품 패널 > 부품 채우기 분석
을 클릭합니다. - 부품 채우기 분석 대화상자에서 시작을 클릭합니다.
- 분석 실행 중 대화상자에서 확인을 클릭합니다.
- 요약 대화상자를 검토합니다.
요약 대화상자의 맨 위 부분은 부품을 쉽게 채울 수 있으나 허용할 수 없을 정도로 부품 품질이 떨어질 수 있음을 나타냅니다. 이러한 정보는 품질 예측 플롯을 검토하여, 품질 문제의 정도를 판단하고, 이러한 문제의 위치가 부품 성능에 중요한지 여부를 확인하도록 지시합니다. 추가 채우기 분석을 표시하여 프로세스 설정, 게이트 위치 및 재질과 같은 변수를 변경하여 결과를 향상시킬 수 있는지 여부를 확인할 수 있습니다.
- 취소를 선택하여 요약 대화상자를 닫습니다.
- 모형 창을 마우스 오른쪽 버튼으로 클릭한 다음 홈 뷰를 클릭하여 모형을 기본 방향으로 되돌립니다.
- 금형 설계 검색기에서 MobileTopComplete > 결과 > 채우기 노드를 확장합니다. 충전 시간, 소성 유동, 충진 신뢰도, 품질 예측, 에어 트랩 및 용접 선이라는 6개의 결과가 생성됩니다.
- 충전 시간 노드를 두 번 클릭합니다. 다음 그림과 같이 모형이 표시됩니다.

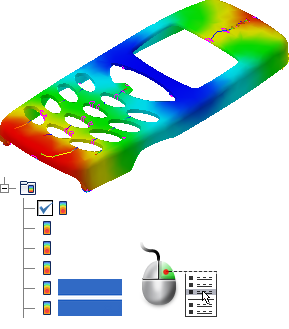

- 검색기에서 에어 트랩 및 용접 선 노드를 마우스 오른쪽 버튼으로 클릭한 다음 상황에 맞는 메뉴에서 오버레이를 사용하도록 설정합니다. 다음 그림과 같이 충전 시간 화면표시에는 에어 트랩 및 용접 선이 포함됩니다.
- 이러한 각각의 노드를 개별적으로 또는 함께 사용하도록 설정하여 모형을 시각화할 수 있습니다. 검색기에서 에어 트랩 및 용접 선 노드를 마우스 오른쪽 버튼으로 클릭한 다음 오버레이 선택을 취소합니다.
- 색상 윤곽 범례를 사용하여 각 영역의 충전 시간을 표시하는 모형의 색상 화면표시를 검토합니다.
충전 시간 결과는 중공이 채워짐에 따라 일정한 간격으로 유동 선단의 위치를 보여줍니다. 색상 윤곽은 동시에 채워지는 금형의 부품을 나타냅니다. 사출 시작 시 유동 선단은 진한 파란색으로 나타냅니다. 채울 마지막 위치는 빨간색으로 나타납니다. 색상이 없는 곳은 채워지지 않은 단면을 나타냅니다. 즉, 부품에 짧은 샷이 있다는 것을 나타냅니다.
윤곽선 사이의 간격 또는 색상 밴드의 폭은 유속을 나타냅니다. 각 선 또는 밴드 사이의 지속 시간이 동일하므로 선 또는 밴드가 멀리 떨어질수록 유동 선단이 더 빠르게 이동한 것을 나타냅니다. 충전 시간 결과가 좋은 부품에는 균형 잡힌 유속 패턴이 있습니다. 또한 다음 항목이 적용됩니다.
- 모든 유속 경로가 동시에 끝납니다. 유동 선단은 동시에 모형의 말단에 도달해야 하고 각 유속 경로는 빨간색 윤곽선으로 끝나야 합니다. 하나의 유속 경로가 다른 경로보다 먼저 끝나면 해당 유속 경로가 지나치게 충전된 것을 나타낼 수 있습니다.
- 윤곽선은 일정한 간격으로 배치됩니다. 간격은 플라스틱 용융 흐름의 속도를 나타냅니다. 간격이 넓은 윤곽선은 빠른 흐름을 나타냅니다. 좁은 윤곽선은 해당 부품이 느리게 채워짐을 나타냅니다. 간격이 가까운 윤곽선은 주저를 나타냅니다.
이 튜토리얼에서는 게이트의 중앙 위치에서 거의 균형 잡힌 채우기 패턴을 제공합니다. 맨 아래 약간 앞에서 유동 선단이 부품의 맨 위에 도달했습니다. 유속은 게이트 근처에서 높고 부품의 맨 아래(키패드 아래)에서 상대적으로 높습니다. 유동 선단이 부품의 나머지 부분과 비교하여 크지 않으므로 이러한 영역에서 속도가 높습니다. 속도가 높은 영역에는 전단 응력이 보다 높습니다.
- 금형 설계 검색기에서 품질 예측 노드를 두 번 클릭합니다. 다음 그림과 같이 모형이 표시됩니다.
품질 예측 결과는 부품 모양의 예상 품질과 기계적 특성을 추정합니다. 표시되는 품질 예측은 다음 슬라이딩 축척을 기반으로 생성됩니다.
- 녹색은 고품질을 나타냅니다.
- 노란색은 품질 문제가 있을 수 있음을 나타냅니다.
- 빨간색은 품질 문제가 있음을 나타냅니다.
이러한 모형의 화면표시 대부분이 녹색이면 고품질임을 나타냅니다. 모형의 일부 영역이 노란색이면 추가 조사가 필요한 몇 가지 품질 문제가 있을 수 있음을 나타냅니다. 품질 문제를 나타내는 모든 영역은 크지 않습니다.
