프레임 분석 환경을 시작할 준비를 마쳤습니다.
- 리본에서 환경 탭
시작 패널프레임 분석
을 클릭합니다. - 관리 패널에서 시뮬레이션 작성
명령을 클릭합니다. 새 시뮬레이션 작성 대화상자가 표시됩니다. - 모형 상태 탭으로 전환합니다. 설계 뷰 드롭다운 메뉴에서 기본값을 선택합니다. 기본 뷰에는 분석할 전체 조립품이 표시됩니다.
- 확인을 클릭하여 대화상자를 닫습니다.

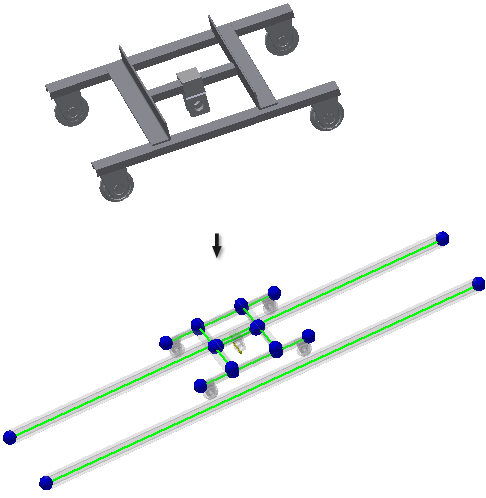

Inventor 모형이 이상화된 노드와 빔으로 자동 변환되고 시뮬레이션이 작성됩니다. 또한 중력 기호도 표시됩니다.
검색기가 조립품의 계층 구조 및 해석 관련 폴더로 채워집니다.
현재 리본 패널에서 대부분의 명령을 사용할 수 있습니다. 시뮬레이션을 실행하면 작동 불가능 명령을 사용할 수 있습니다.
