덮개 부품 구속 - 구속조건 배치

마지막으로 덮개 부품을 상자에 구속합니다. 이 프로세스는 패널 부품을 구속할 때 사용했던 단계와 거의 같습니다.

  1. 검색기에서 덮개 부품 아래에 내포된 원점 폴더를 확장합니다.

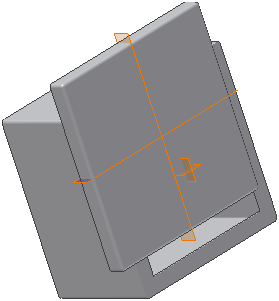

  2. Ctrl 키를 누른 상태로 YZ 평면XZ 평면을 클릭하고 그 중 한 평면의 텍스트를 마우스 오른쪽 버튼으로 클릭한 다음 가시성을 선택합니다.
  3. 키보드에서 C 키를 눌러 구속조건 배치 대화상자를 활성화합니다.
    주: AutoCAD에서 전환하는 사용자의 경우 키보드를 사용하면 종종 더 편리하게 명령을 호출할 수 있습니다.
  4. 그림과 같이 상자의 면을 선택합니다.
  5. 덮개의 안쪽 면을 선택합니다. 구속조건이 어떤지 미리 보려면 다음 그림을 클릭합니다.

  6. 적용을 클릭하여 구속조건을 작성합니다. 덮개의 안쪽 면이 상자의 바깥쪽 면에 메이트됩니다.
