- 도면을 작성하려면
새로 만들기를 클릭합니다. - 새 파일 작성 대화상자에서 템플릿 폴더를 클릭하고 ANSI (in).idw를 선택한 다음 작성을 클릭합니다.
- 도면 문서를 MyAccumulator.idw로 저장합니다.
-
리본에서 뷰 배치 탭 작성 패널 기준을 클릭합니다 . 도면 뷰 대화상자가 나타납니다. - 구성요소 탭의 방향에서 현재를 선택하여 조립품 파일의 현재 뷰 방향을 사용합니다. 다른 옵션의 기본 설정을 유지합니다. 알림:
- 파일에서 Accumulator.iam 조립품이 선택되었습니다.
- 기본 뷰 표현 및 마스터 세부 수준이 선택되었습니다.
- 뷰 축척은 0.08:1로 설정되었습니다.
- 기준 뷰를 작성한 후 즉시 투영된 뷰 작성 옵션이 선택되었습니다.
- 미리보기를 도면 시트의 오른쪽 위 사분면으로 이동합니다. 그런 다음 뷰를 클릭하여 배치합니다.
주: 도면 뷰 대화상자에서 확인을 클릭하지 마십시오. 확인을 클릭하면 뷰가 임의 위치에 배치되고 명령이 종료됩니다. - 커서를 아래로 이동하여 투영된 뷰의 미리보기를 표시합니다. 그런 다음 투영된 뷰를 클릭하여 배치합니다.

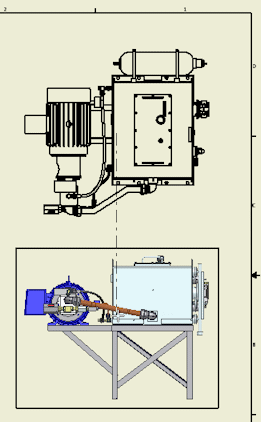

- 마우스 오른쪽 버튼을 클릭하고 작성을 선택합니다. 도면에 뷰가 두 개 작성됩니다.
- 도면 문서를 저장합니다.
