객체 기본값 설정

객체 기본 스타일은 모든 주석 유형과 이러한 유형의 기본 설정 집합입니다. 이 연습에서는 사용자 객체 기본 스타일을 작성합니다. 그런 다음 치수 객체의 객체 기본값을 설정합니다.

  1. 객체 기본값 노드를 확장하고 객체 기본값(ISO)을 선택합니다.
  2. 새로 만들기를 클릭한 다음 이름에 수정된 객체 기본값(ISO)을 입력하고 확인을 클릭합니다.
    주: 수정된 객체 기본값(ISO) 스타일은 자동으로 현재 표준의 객체 기본 스타일로 설정됩니다.
  3. 객체 기본 스타일 패널에서 치수 객체로 필터를 설정합니다.

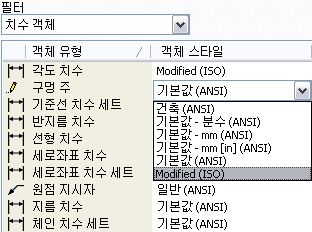

  4. 다음 그림과 같이 기본값(ISO)을 사용하는 모든 치수 유형에 대한 객체 스타일을 수정됨(ISO)으로 변경합니다.

  5. 저장종료를 클릭합니다.

    새로 작성된 치수는 수정됨(ISO) 치수 스타일을 사용합니다.

  6. 기존 치수를 업데이트하려면 그래픽 창에서 치수를 선택합니다. 그런 다음 주석 탭 형식 패널 스타일 리스트를 켜고 수정됨(ISO)을 선택합니다.
