프레임 분석 환경을 시작할 준비를 마쳤습니다.
- 리본에서 환경 탭
시작 패널프레임 분석
을 클릭합니다.처음에는 시뮬레이션 작성, 프레임 분석 설정 및 프레임 분석 마침이라는 세 가지 명령만 활성화되어 있습니다. 이제 시뮬레이션을 작성하고 다음 단계에서 설정을 검토합니다.
- 관리 패널에서 시뮬레이션 작성
명령을 클릭합니다. 새 시뮬레이션 작성 대화상자가 열립니다.이 대화상자의 설정을 사용하여 고유한 이름, 시뮬레이션 유형 및 기타 시뮬레이션 매개변수를 지정할 수 있습니다.
두 가지 유형의 프레임 분석이 있습니다.
- 정적 해석은 구조 하중 조건을 평가합니다.
- 모달 해석을 수행하면 고유 진동수 모드를 평가할 수 있습니다.
주: 모형 상태 탭에서 시뮬레이션에 사용할 설계 뷰, 위치 및 세부 수준을 지정합니다. 또한 시뮬레이션과 연관시킬 iAssembly 멤버를 지정할 수도 있습니다. 각 시뮬레이션에 따라 설정은 다를 수 있습니다. - 확인을 클릭하여 이 시뮬레이션의 기본 설정을 승인합니다.

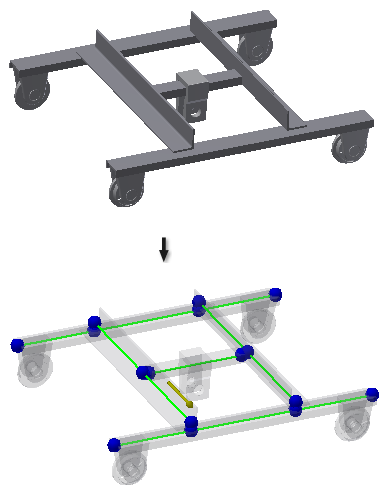

Inventor 모형이 이상화된 노드 및 빔으로 자동으로 변환되고 시뮬레이션이 작성됩니다. 중력 기호도 표시됩니다.
검색기가 조립품의 계층 구조 및 해석 관련 폴더로 채워집니다.
현재 리본 패널에서 대부분의 명령을 사용할 수 있습니다. 시뮬레이션을 실행하면 작동 불가능 명령을 사용할 수 있습니다.
