2D 및 3D 방정식 곡선을 작성하여 피쳐를 작성하는 데 사용합니다.
- 범주
-
숙련된 사용자
- 소요 시간
-
20분
- 사용되는 튜토리얼 파일
-
새 부품 파일(미터법)을 시작합니다.
주: http://www.autodesk.com/inventor-tutorial-data-sets-2014에서 튜토리얼 파일 설치 지침을 클릭하여 읽어 보십시오. 그런 다음 튜토리얼 데이터 세트 및 필요한 튜토리얼 파일 설치 지침을 다운로드하고 데이터 세트를 지침에 따라 설치하십시오.

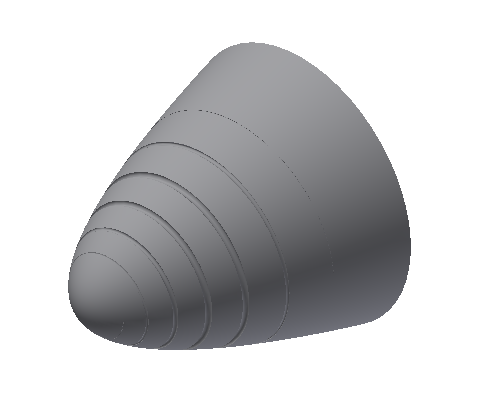

방정식 곡선을 사용하면 방정식을 기준으로 2D 또는 3D 스케치 곡선을 작성할 수 있습니다. 이러한 스케치는 돌출, 스윕, 로프트 또는 다른 피쳐에 사용되어 솔리드 또는 표면을 작성합니다. 이 연습에서는 방정식 곡선을 사용하여 솔리드를 작성합니다. 그 다음에는 3D 방정식 곡선을 작성하고 스윕 경로로 사용하여 재질을 제거합니다. 마지막으로, 스윕 피쳐에서 레일로 사용할 다른 3D 방정식 곡선을 작성합니다.
목표
이 튜토리얼에서는 다음과 같은 작업을 하는 방법을 배웁니다.
- 2D 및 3D 방정식 곡선을 작성합니다.
- 방정식 곡선을 따라 스윕합니다.
- 방정식 곡선을 스윕 안내 레일로 사용합니다.
사전 요구사항
- 활성 프로젝트에서 부품 파일을 열고, 작성하고, 저장하는 방법을 이해하고 있어야 합니다.
- 솔리드 모델링에 대한 기본적인 내용을 이해하고 있어야 합니다.
탐색 팁
- 왼쪽 맨 아래에서 다음 또는 이전을 사용하여 다음 페이지로 넘어가거나 이전 페이지로 돌아갑니다.
