스케치 형상 대칭

중심선을 기준으로 스케치 형상을 대칭시킵니다.

시작하려면 스케치 탭의 명령을 사용하여 대칭시킬 형상을 작성합니다.

  1. 리본에서 스케치 탭 패턴 패널 대칭을 클릭합니다 .
  2. 대칭 대화상자에서 선택을 클릭합니다.
  3. 그래픽 영역에서 대칭시킬 형상을 선택합니다.
  4. 대화상자에서 대칭 선을 클릭합니다.
  5. 대칭 선을 선택합니다.
  6. 대화상자에서 적용을 클릭합니다.

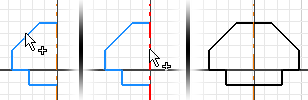

  7. 대칭 선을 대칭 축으로 사용하여 스케치 형상이 대칭됩니다. 대칭 구속조건은 대칭된 형상 간에 적용됩니다. 대칭시킨 후 세그먼트를 삭제하거나 편집할 수 있으며 나머지 세그먼트는 여전히 대칭되어 있습니다.

자체 대칭 스플라인 작성

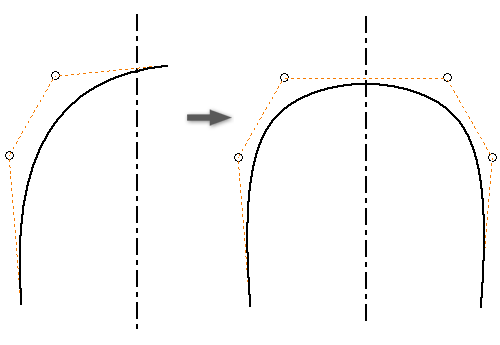

자체 대칭이 선택되어 있으면 대칭 명령이 대칭 선을 기준으로 대칭인 단일 스플라인을 작성합니다. 선택한 형상이 스플라인이고 대칭 선을 교차하는 경우에만 사용할 수 있습니다.

  1. 2D 스케치에서 스플라인을 작성합니다.
  2. 대칭 점에서 스플라인을 교차하는 대칭 선을 작성합니다.
  3. 리본에서 스케치 탭 패턴 패널 대칭을 클릭합니다 .
  4. 대칭 대화상자에서 선택을 클릭합니다.
  5. 그래픽 영역에서 대칭시킬 스플라인을 선택합니다.
  6. 대화상자에서 대칭 선을 클릭합니다.
  7. 대칭 선을 선택합니다.
  8. 자체 대칭 옵션을 선택합니다.
  9. 적용을 클릭합니다.
