면 분할, 솔리드 자르기 및 분할

분할 명령을 사용하여 부품 면을 분할 하여 기울기 를 추가하고, 부품을 자르고, 결과로 발생하는 면 중 하나를 제거하거나 부품을 두 개의 솔리드 본체로 분할할 수 있습니다. 또한 솔리드 본체와 곡면 본체에서 면 분할을 수행하고 솔리드 본체에서 부품 분할을 수행할 수 있습니다.

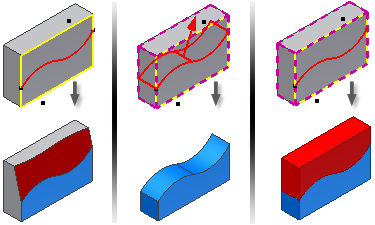

부품 면을 분할하고, 전체 부품을 자르고, 결과로 발생하는 면 중 하나를 제거하거나 솔리드를 두 개의 본체로 분할합니다. 면 분할은 분할된 양쪽 면에 기울기가 적용될 수 있도록 허용합니다. 면을 분할할 3D 곡선을 선택할 수도 있습니다.

주: 솔리드 자르기 및 솔리드 분할 옵션은 3D 곡선이 분할 도구로 선택될 때 비활성화됩니다.

분할선으로 사용할 수 있는 형상은 무엇입니까?

작업 평면을 사용하여 부품을 분할하거나 작업 평면 또는 부품 면에서 분할선을 스케치합니다. 스케치된 분할선은 선, 호, 스플라인을 포함합니다. 곡면 본체는 솔리드 분할 명령에 대해 분할 도구로 종종 사용됩니다.

분할된 면에 다른 기울기 각도를 적용할 수 있습니까?

한 작업 또는 여러 작업으로 모든 면을 분할한 다음 면 기울기 명령을 사용하여 기울기의 개별 각도를 각 면에 적용할 수 있습니다.
