표면 중심선은 플랫 패턴에 스케치된 직선이며, 절곡부 범위 선을 포함하는 절곡부 선으로 변환됩니다. 표면 중심선은 접힌 모형에 없는 절곡부를 나타내며, 플랫 패턴의 다이 형상 부분에 배치하려는 절곡부 선이나 주름을 빳빳하게 합니다. 표면 중심선은 도면에서 복구할 수 있는 절곡부 속성을 포함합니다. 이전 연습에서 살펴본 절곡부 순서 주석 기법을 사용하여 순서를 지정할 수 있습니다.

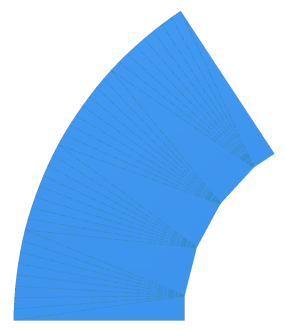

- 플랫 패턴의 면을 선택하려면 클릭합니다.
주: 이 튜토리얼의 앞부분에 있는 사전 요구사항에 지정된 대로 스케치 작성 및 편집을 위한 모서리 자동투영 응용프로그램 옵션의 선택을 취소하지 않은 경우 이 스케치와 이 튜토리얼에서 작성하는 향후 모든 스케치에는 불필요한 투영된 형상이 포함됩니다.
- 리본에서 플랫 패턴 탭
스케치 패널
2D 스케치 작성을 클릭하거나 마우스 오른쪽 버튼을 클릭하고 표식 메뉴에서 새 스케치를 선택합니다.
- 플랫 패턴에 대해 편집한 내용은 해당 플랫 패턴에만 적용되며 접힌 모형에는 반영되지 않습니다.라는 메시지가 표시된 대화상자에서 확인을 클릭합니다.

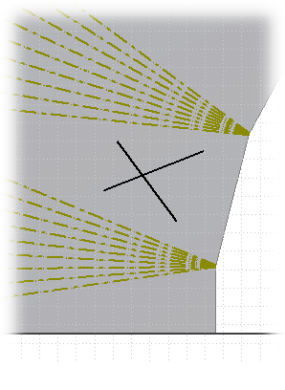

- 그림과 같이 두 개의 직선을 스케치합니다.
주: 이 예제에서 크기와 위치는 중요하지 않으므로 치수는 적용되지 않습니다. 실제 설계에서는 치수를 적용하여 이러한 선을 정확하게 배치하고자 할 것입니다.
- 그런 다음 스케치 탭
종료 패널
스케치 마무리를 클릭하거나 마우스 오른쪽 버튼을 클릭하고 표식 메뉴에서 2D 스케치 마침을 선택합니다.
이제 스케치한 선을 표면 중심선으로 변환합니다.
