패치 표면 및 유출 표면 정의

이 섹션에서는 금형 조립품의 패치 표면 및 유출 표면을 정의합니다.

  1. 리본에서 코어/중공 탭 > 분할 설계 패널 > 패치 표면 작성을 클릭합니다.

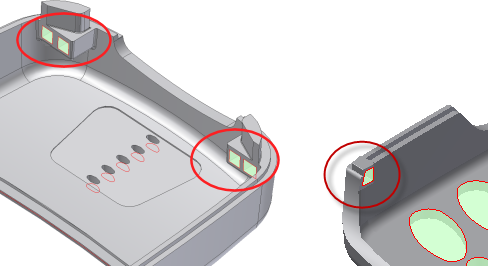

  2. 자동 탐지를 클릭하여 계산을 시작합니다. 모형의 방향을 지정하고 다음 그림과 같이 모형의 각 끝에서 원형 패치를 찾습니다. 이러한 패치는 삽입물을 사용하여 작성되어 패치 표면이 삭제되어야 합니다.

Inventor Mold Design 패치 알고리즘이 패치 표면의 시작 점임을 항상 염두에 둬야 합니다. 시스템에서 탐지한 패치 표면을 검토합니다. 요구사항 및 사용자를 위해 자동으로 작성된 항목에 따라 패치를 추가 또는 삭제합니다.

  1. 그래픽 창에서 각 패치 위에 마우스 포인터를 배치하여 삭제할 각 패치의 이름을 확인합니다. 표시된 이름을 확인합니다.
  2. 패치 표면 작성 대화상자에서 패치 리스트를 스크롤하여 이전 단계에서 식별한 패치 중 하나를 찾습니다. 이 패치를 선택하고 그래픽 창에서 필수 패치가 강조 표시되어 있는지 확인합니다. 키보드에서 Delete 키를 눌러 해당 패치를 제거합니다.
  3. 그림에서 표시된 다른 표면 패치를 삭제합니다. 4개의 사각형 절단부에 패치가 없고 모형의 다른 표면 패치를 삭제하지 않았는지 확인합니다.
  4. 최종 제품에서 고품질 표면을 얻으려면 패치 표면 작성 대화상자에서 모든 하위를 클릭하여 패치 표면을 모형의 하위 모서리로 전환합니다.
  5. 패치 표면 작성 대화상자에서 확인을 클릭하여 패치 표면을 생성합니다.
  6. 리본에서 코어/중공 탭 > 분할 설계 패널 > 유출 표면 작성을 클릭합니다.
  7. 자동 탐지를 클릭하여 계산을 시작합니다. 유출 표면 작성 대화상자에서 확인을 클릭하여 다음 그림과 같이 해당 표면을 생성합니다.
