다시, 결과 폴더가 결과로 채워집니다.
- 결과 노드를 확장합니다. 기본적으로 폰 미세스 응력 플롯이 표시됩니다.
- 화면표시 패널에서 최대 결과 표시

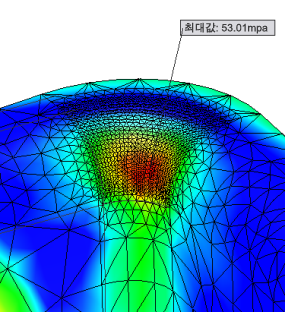

를 클릭하여 최대 결과의 위치를 표시합니다. 필요한 경우 구성요소를 숨겨 정확한 위치를 표시합니다.
최대 결과 값은 요약 및 다른 시뮬레이션과의 비교에 대한 파라메트릭 테이블에도 표시할 수 있습니다. 이 튜토리얼에서 로컬 구속조건(특정 조립품 구성요소의 최대 결과 값)을 추가합니다.
- 관리 패널에서 파라메트릭 테이블
명령을 클릭합니다. - 테이블의 셀을 마우스 오른쪽 버튼으로 클릭하고 설계 구속조건 추가를 클릭합니다.
- 폰 미세스 응력을 클릭합니다.
- 파라메트릭 테이블을 닫습니다.
파라메트릭 테이블에서 결과 값을 비교하려면 다른 시뮬레이션 연구에서 해당하는 상자를 선택하기만 하면 됩니다.
