가변 작업 피쳐를 사용하여 조립품에서 형상 피쳐와 구성요소 사이의 관계를 형성합니다.

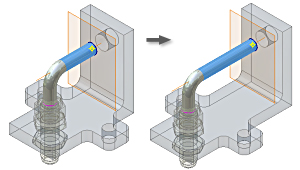

그림의 튜브 부품 파일에서 작성된 작업 평면은 다른 부품의 면에 구속됩니다. 작업 평면이 튜브 부품 파일에 "포함"된다고 해도 튜브 형상에 종속적이지 않습니다.
튜브 끝은 부품 면에서 간격띄우기된 작업 평면에서 종료됩니다. 연관된 면이 이동할 때 튜브 길이가 변경되므로 튜브 부품의 작업 평면은 가변적입니다.
가변 및 비가변 작업 피쳐
가변 및 비가변 작업 피쳐의 유사한 점
- 부품에서 작성할 수 있습니다.
- 새 피쳐의 종료 평면 또는 스케치 평면 같은 구성 작업에 사용할 수 있습니다.
가변 작업 피쳐는 형상에 구속되지 않으며 다른 부품 형상에 상대적으로 배치할 수 있습니다. 비가변 작업 피쳐는 간격띄우기 거리 같은 작업 피쳐 작성에 사용된 형상과 일정한 관계를 유지합니다.
조립품에서 작업 피쳐는 부품 파일에서 작성되기 때문에 가변적이지만 다른 부품의 형상에 종속적입니다. 예를 들면, 작업 평면이 돌출된 피쳐의 종료 평면으로 사용될 때 원래 부품이 이동하면 돌출 깊이가 변경됩니다. 작업 피쳐는 원래 부품에 구속되기 때문에 이동할 때 돌출이 연장되거나 축소됩니다.
조립품에서 가변 작업 피쳐의 용도
가변 작업 피쳐를 사용하여 조립품에서 부품을 내부에서 작성하거나 편집합니다.
가변 작업 피쳐는 조립품에서 튜브, 파이프, 케이블, 와이어를 작성하는 데 유용합니다. 일반적으로 부품파일을 작성한 다음 참조용으로 기존 부품을 사용하여 가변 작업 피쳐를 작성합니다. 그런 다음 작업 피쳐를 사용하여 3D 스윕에서 사용되는 경로 스케치에 대한 3D 선을 작성합니다.
3D 선의 끝점, 2D 스케치의 포함된 형상, 모형 모서리, 꼭지점 및 가변 작업점을 사용하여 3D 스윕경로의 쉐이프를 결정합니다.
가변 작업 피쳐를 작성할 경우
기존 부품에 가변 작업 피쳐를 작성하려면 파일에 대한 쓰기 권한이 필요합니다. 부품 파일을 작성하여 가변 작업 피쳐를 포함하려면 기존의 구성요소를 참조로 사용할 수 있지만 참조 파일에 대한 쓰기 권한이 필요하지는 않습니다.
작업 피쳐의 가변 상태에 대한 변경 사항
검색기에서 상태를 변경할 작업 피쳐를 마우스 오른쪽 버튼으로 클릭합니다. 기준을 선택하여 작업 피쳐 위치를 고정하고 가변 상태를 끕니다. 작업 피쳐를 가변 상태로 만들려면 기준 선택 표시를 지웁니다.
