이 섹션에서는 금형 조립품의 분할 표면을 정의합니다.
분할 표면을 제대로 작성하는 것은 사출 성형을 성공적으로 설계하는 데 중요한 단계입니다. 분할 표면이 올바르면 코어 및 중공이 적절하게 설계됩니다. 금형에서 소성 부품을 떼어낼 수 있습니다. Inventor Mold Design에서 분할 표면은 패치 표면 및 유출 표면이라는 두 부분으로 나누어집니다.
패치 표면은 구멍 및 슬롯과 같은 부품의 모든 내부 개구부를 채우는 데 사용됩니다. 하나의 부품에는 여러 패치 표면이 있을 수 있습니다. 부품이 금형에서 떼어져 나온 곳이기도 한 유출 표면은 가공물을 분할하는 데 사용됩니다. 부품에는 하나의 유출 표면만 있을 수 있습니다.
- 리본에서 코어/중공 탭 > 분할 설계 패널 > 패치 표면 작성
을 클릭합니다. 자동 탐지 버튼을 선택하여 모든 내부 패치를 자동으로 탐지하여 패치 표면 작성 대화상자에서 이름을 기준으로 나열합니다. 해당 패치는 모형에서 녹색으로 강조 표시됩니다. - 패치 리스트를 스크롤하여 19개의 패치가 작성되었는지 확인합니다. 몇 가지 경우 자동으로 탐지된 패치가 적합하지 않은 표면을 작성합니다. 또한 모형에서 일부 패치 표면이 누락될 수 있습니다. 이 경우에는 가장 큰 개구부가 제대로 패치되지 않았습니다.
- 패치 리스트의 맨 위로 스크롤하고 패치 리스트에서 가장 큰 개구부를 성공적으로 패치하지 못한 패치가 강조 표시될 때까지 클릭합니다. 이 패치는 삭제됩니다. 개구부를 수동으로 패치합니다.
- 패치 표면 작성 대화상자에서 패치를 마우스 오른쪽 버튼으로 클릭하고 키보드에서 Delete 키를 누릅니다. 삭제를 확인하는 대화상자가 나타납니다. 큰 개구부가 선택되었는지 확인하고 예를 클릭합니다.
- 리스트 맨 아래까지 스크롤한 다음 추가하려면 클릭을 선택합니다. 리스트에 패치 20이 추가됩니다.

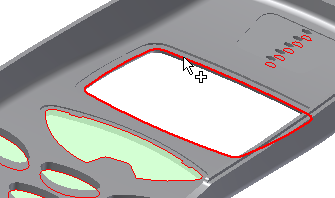

- 모형을 회전하고 내부 루프를 선택하여 다음 그림과 같이 큰 개구부를 패치합니다.
- 확인을 클릭하여 모든 패치 표면을 생성합니다. 홈 뷰를 클릭합니다. 다음 그림과 같이 모형이 나타납니다.
실제 금형 설계 세션에서는 자동 및 수동 표면처리 조합을 사용하여 개구부를 패치합니다. 추가하려면 클릭을 사용하는 것 이외에도 기존 표면 사용 또는 평면형 패치 작성 명령을 사용하여 수동 패치를 작성할 수 있습니다. 다음 링크를 클릭하여 다음 두 가지 워크플로우를 사용하여 패치 표면을 수동으로 작성하는 방법을 보여 주는 애니메이션을 엽니다.
수동으로 패치 표면 생성
아래 그림에서 재생 버튼을 클릭하면 수동으로 패치 표면을 작성하는 방법을 보여 주는 애니메이션이 재생됩니다.
- 리본에서 코어/중공 탭 > 분할 설계 패널 > 유출 표면 작성
을 클릭합니다. 자동 탐지를 클릭하여 다음 그림과 같이 유출 루프 미리보기를 생성합니다.
- 유출 표면 작성 대화상자에서 확인을 클릭하여 기본 표면을 허용합니다.
