세그먼트 지관

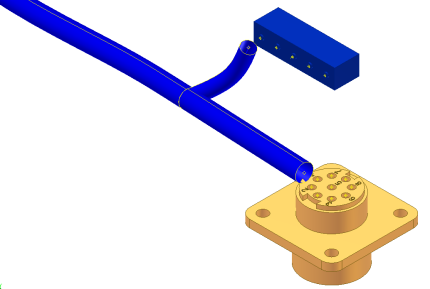

세그먼트 지관는 기존 세그먼트에서 새 세그먼트를 시작하거나 종료하여 작성합니다. 분기를 작성하고 나면 공통 끝점을 공유하는 세 개의 세그먼트가 생깁니다. 원래 세그먼트는 별도의 두 세그먼트로 나뉘어집니다. 지관와 두 개의 원본 세그먼트 사이에는 접선 구속조건이 형성되지 않습니다.

와이어와 케이블이 라우팅될 때 세 개의 각 세그먼트는 별개의 도면요소처럼 동작하고 지름도 각기 다를 수 있습니다.
