볼트 연결의 구성 변경

다음으로 볼트 연결의 구성을 변경합니다.

  1. 볼트 연결:1을 마우스 오른쪽 버튼으로 클릭한 다음 디자인 액셀러레이터를 사용하여 편집을 선택합니다.

    계속하기 전에 대화상자에 있는 하드웨어 스택과 그래픽 창에 표시된 연결 방향 사이의 관계에 대해 살펴봅니다.

    그래픽 창의 방향 표시기는 항상 나사의 삽입 방향을 나타냅니다.

    모형에서 연결 방향을 변경하더라도 대화상자에 표시되는 일반적인 하향식 하드웨어 스택 순서는 그대로 유지됩니다. 나사는 항상 맨 위 항목입니다.

  2. 너트의 썸네일을 선택한 다음 삭제를 클릭하여 너트를 연결에서 제거합니다.
  3. 같은 방법으로 워셔 두 개를 삭제합니다.
  4. 캡 나사와 가장 가까이 있는 구멍의 썸네일을 선택한 다음 메뉴 버튼을 클릭합니다.
  5. ISO-소켓 머리 캡 나사 ISO 4762를 선택합니다.
  6. 이번에는 나사 유형을 변경합니다. 캡 나사의 썸네일을 선택한 다음 메뉴 버튼을 선택합니다.
  7. 범주 필터 메뉴에서 소켓 머리 볼트를 선택합니다.
  8. ISO 4762를 선택합니다.

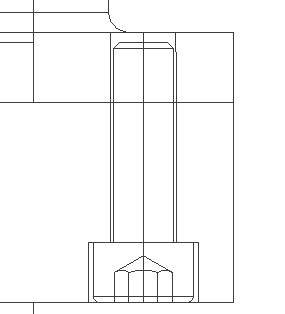

  9. 캡 나사의 그립을 끌어 길이를 20mm로 줄입니다.
  10. 확인을 클릭합니다.
