고정 구속조건은 스케치 좌표계에 상대적인 위치에 점과 곡선을 고정시킵니다. 스케치 좌표계를 이동하거나 회전하면 고정된 곡선이나 점도 함께 이동합니다.
- 리본에서 스케치 탭
구속조건 패널
고정
을 클릭합니다 .

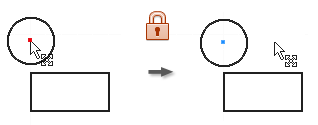

- 곡선, 중심점, 중간점 또는 점을 클릭합니다.
- 필요하면 고정시킬 곡선이나 점을 계속 클릭합니다.
- 고정 구속조건 배치를 계속하거나 다음 중 하나를 수행하여 종료합니다.
- 마우스 오른쪽 버튼을 클릭하고 종료를 선택합니다.
- Esc 키를 누릅니다.
- 다른 명령을 선택합니다.
고정 구속조건은 다음과 같이 스케치 좌표계에 상대적으로 점을 고정시킵니다.
- 특정 위치와 각도에 선이 고정되지만 끝점을 이동하여 선의 길이를 줄이거나 늘릴 수 있습니다.
- 원과 호는 중심점과 반지름을 고정합니다.
- 호와 선의 끝점은 반지름 또는 길이의 확장을 따라 자유롭게 이동합니다.
- 고정된 끝점 또는 중간점을 중심으로 선 또는 호를 회전할 수 있습니다.
- 원이나 타원의 위치, 크기 및 방향이 고정됩니다.
