- PJ2를 마우스 오른쪽 버튼으로 클릭하고 기존 전기 부품에 지정을 선택합니다.
AutoCAD Electrical 도면의 경우 PJ2는 수평 조정을 위한 모터인 MOT2에 연결된 커넥터에 지정된 참조 지정자입니다.

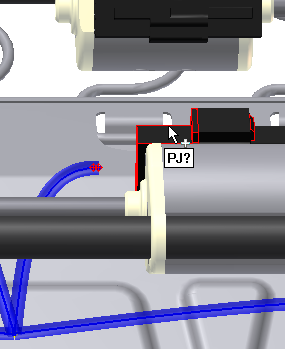

- 그래픽 창에서 커넥터 발생 900575:2 위에 커서를 올려 놓고 툴팁을 참고합니다.
검색기에서 해당 발생을 선택할 수 있습니다. 그러나 그래픽 창을 사용하면 Inventor에서 툴팁이 표시됩니다. 툴팁에는 해당 구성요소에 대한 참조 지정자가 표시됩니다. 물음표(?)는 참조 지정자가 아직 지정되지 않았음을 나타냅니다.
- 커넥터를 선택합니다.
- 전기 부품 선택 대화상자에서 확인을 클릭합니다.
- AutoCAD Electrical에 지정한 것처럼 Inventor 커넥터에 참조 지정자가 지정되고 PJ2 관련 문제가 제거됩니다. 문제가 있는 항목만 표시하도록 대화상자 필터가 설정되어 있으므로 PJ2는 리스트에 없습니다.
