윤곽선 롤 피쳐는 후속 대칭 또는 패턴 피쳐에 포함될 수 있습니다. 이전 그림에서

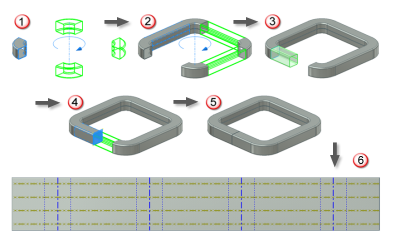

- 윤곽선 롤 피쳐는 총 네 번의 발생과 함께 방사형 패턴으로 패턴화됩니다.
- 직선 컨투어 플랜지 세그먼트가 모형에 추가되고 방사형 패턴이 총 세 번의 발생과 함께 작성됩니다.
- 짧은 직선 컨투어 플랜지 세그먼트가 추가됩니다. 이 세그먼트는 래디얼 패턴 축을 통과하는 중간평면에 도달하지 않습니다.
- 짧은 컨투어 플랜지 세그먼트가 대칭되고 원래 윤곽선 롤 패턴 요소의 최종 발생에서 노출된 세부 면을 접합합니다.
- 대칭 작업에서 두 개의 짧은 컨투어 플랜지 세그먼트 간의 간격은 그대로 유지되며, 다음과 같은 작업을 수행할 수 있습니다.
- 전체 모형을 전개하여 평평하게 만들 수 있습니다. 플랫 패턴은 절곡부 및 롤 중심선 모두를 표시합니다.
