이 튜토리얼에 대한 정보

2부 - DWG 파일에서 부품을 작성합니다.

범주

데이터 교환

소요 시간

15분

사용되는 튜토리얼 파일

eBox2.dwg

주: http://www.autodesk.com/inventor-tutorial-data-sets-2014에서 튜토리얼 파일 설치 지침을 클릭하여 읽어 보십시오. 그런 다음 튜토리얼 데이터 세트 및 필요한 튜토리얼 파일 설치 지침을 다운로드하고 데이터 세트를 지침에 따라 설치하십시오.

동일한 DWG 파일에서 서로 다른 2개의 도면층을 가져옵니다. DWG 형상에서 전기 패널에 대한 덮개를 작성합니다.

이 튜토리얼에서는 이 튜토리얼 세트의 1부에서 학습한 기술을 사용합니다.

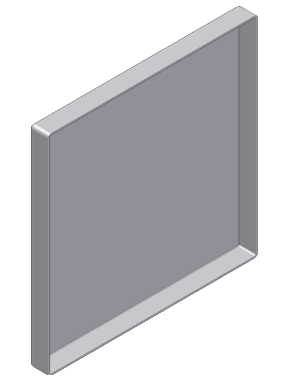

덮개는 기본 돌출, 모깎기 및 쉘 등 3가지로 구성됩니다. Autodesk Inventor에서 DWG 파일의 기존 형상과 치수를 사용하여 부품 피쳐를 작성합니다.

사전 요구사항

  • 이 튜토리얼 세트의 1부(DWG 데이터 1)를 완료합니다.
  • 다양한 뷰 도구를 사용하여 활성 프로젝트를 설정하고 모형 공간을 탐색하는 방법을 알아야 합니다.
  • 자세한 내용은 도움말의 "시작하기" 항목을 참고하십시오.

탐색 팁

  • 왼쪽 맨 아래에서 다음 또는 이전을 사용하여 다음 페이지로 넘어가거나 이전 페이지로 돌아갑니다.

다음
