구조적 진동수(모달 해석) 학습을 수행하여 일반 모드 쉐이프 및 진동수를 찾습니다.
- 범주
-
시뮬레이션
- 소요 시간
-
15분
- 사용되는 튜토리얼 파일
-
analyze_frame_tutorial.iam
주: http://www.autodesk.com/inventor-tutorial-data-sets-2014에서 튜토리얼 파일 설치 지침을 클릭하여 읽어 보십시오. 그런 다음 튜토리얼 데이터 세트 및 필요한 튜토리얼 파일 설치 지침을 다운로드하고 데이터 세트를 지침에 따라 설치하십시오.

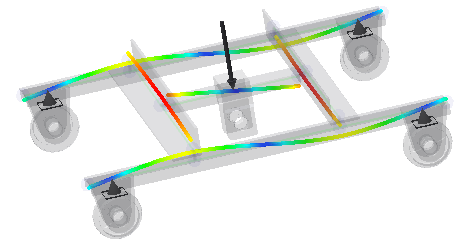

이 튜토리얼에서는 프레임과 함께 Inventor 조립품을 사용하여 결과 작성, 분석 및 보기 프로세스를 보여줍니다. 3D 플롯을 사용하여 다양한 모드 쉐이프와 해당 진동수 값을 나타냅니다.
목표
- 모달 시뮬레이션 작성
- 시뮬레이션 특성 변경
- 시뮬레이션에서 구성요소 제외
- 시뮬레이션을 실행합니다.
- 결과 보기
- 결과 애니메이션 작성
사전 요구사항
- 프레임 분석 튜토리얼을 완료합니다.
- 자세한 내용은 도움말 항목을 참고하십시오.
탐색 팁
- 왼쪽 맨 아래에서 다음 또는 이전을 사용하여 다음 페이지로 넘어가거나 이전 페이지로 돌아갑니다.
