조립품, 부품 또는 판금 환경에서 응력 해석 환경에 들어갑니다.
환경 시작 및 시뮬레이션 작성:
- 해석할 모형을 엽니다. 기본적으로 사용자는 모델링 환경에 있습니다.
- 리본에서 환경 탭
시작 패널 응력 해석을 클릭합니다. . 응력 해석 탭이 표시됩니다.
- 리본에서 관리 패널 시뮬레이션 작성을 클릭합니다 .
동일한 문서 내에서 여러 시뮬레이션을 작성할 수 있습니다. 각 시뮬레이션마다 서로 다른 재질, 구속조건 및 하중을 사용할 수 있습니다.

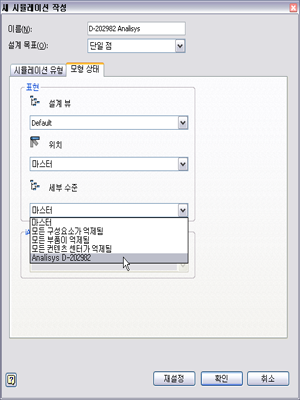

- 시뮬레이션 특성을 지정합니다. 이름, 시뮬레이션 유형 및 모형 상태 탭의 모형 표현을 지정하여 시뮬레이션에서 사용합니다.
- 확인을 클릭합니다. 새 시뮬레이션의 검색기가 해석 노드들로 채워집니다.
