압축 스프링 배치 및 하중 지정

  1. 배치 영역에서 을 클릭한 다음 밸브의 원통형 면을 선택합니다.
  2. 시작 평면을 선택합니다. 아래 이미지에 표시된 것처럼 조립품을 회전하고 맨 위 리테이너의 시작 평면을 선택합니다.

    압축 스프링의 그래픽 미리보기가 Autodesk Inventor 조립품에 표시됩니다.

    Autodesk Inventor에서 선택한 형상의 그래픽 미리보기가 표시됩니다.

    압축 스프링의 그래픽 미리보기에서는다음과 같은 4가지 유형의 그립을 사용할 수 있습니다.

    • 스프링 지름을 지정하기 위한 그립
    • 와이어 지름을 지정하기 위한 그립
    • 축을 따라 스프링을 이동하기 위한 그립
    • 코일 수를 변경하기 위한 그립
  3. 값을 편집하려면 적절한 그립을 끌거나 두 번 클릭합니다.
  4. 설계 탭의 배치 영역에 있는 드롭다운 메뉴에서 최소 하중을 선택합니다.

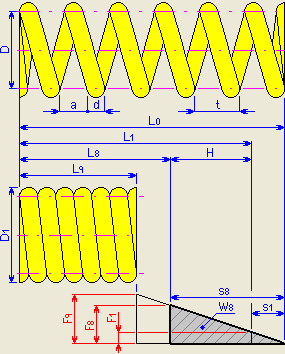

주: 설계 탭의 맨 위에 있는 스프링 참조 이미지를 클릭하면 기본 스프링 치수가 표시된 도식도가 열립니다.
