판금 면 또는 절곡부 절단

잘라내기 명령을 사용하여 판금 면에서 재질을 제거하거나 판금 절곡부를 교차하는 재질을 잘라냅니다.

단일 판금 절단부 작성

시작하려면 제거할 재질의 쉐이프를 나타내는 프로파일을 스케치합니다.

  1. 리본에서 판금 탭 수정 패널 잘라내기를 클릭합니다 .

    스케치에 프로파일이 한 개뿐이면 해당 프로파일은 자동으로 강조 표시됩니다.

  2. 프로파일이 여러 개 있으면 프로파일 을 클릭한 다음 절단할 프로파일을 선택합니다.
  3. 범위에서 아래쪽 화살표를 클릭하고 돌출을 종료할 방법을 선택합니다.
    • 거리의 경우 두께 옆에 있는 아래쪽 화살표를 클릭하고 두께를 결정할 방법을 선택합니다. 잘라내는 방향을 클릭합니다.
    • 다음 면까지를 선택한 경우 절단 방향을 지정하기 위한 방향 버튼을 클릭합니다.
    • 지정 면까지를 선택한 경우에는 절단을 종료할 면을 클릭합니다. 필요한 경우 확인란을 선택하여 절단이 선택된 면 뒤로 연장되지 않도록 표시합니다.
    • 시작 면과 끝면 지정에서 절단 시작 면과 끝 면을 클릭합니다.
    • 전체의 경우 잘라내기 방향을 클릭합니다.
  4. 확인을 클릭합니다.
    주: 스케치된 프로파일이 절곡부와 겹칠 경우 잘라내기 명령은 정의된 범위와 방향을 바탕으로 재질을 제거합니다. 절곡부를 건너 절단 옵션을 사용하여 절곡부를 중심으로 감싸는 전체 또는 부분 깊이 절단부를 작성합니다.

판금 절곡부를 건너 절단부 작성
  1. 리본에서 판금 탭 수정 패널 잘라내기를 클릭합니다 .

    스케치에 프로파일이 한 개뿐이면 해당 프로파일은 자동으로 강조 표시됩니다.

  2. 프로파일이 여러 개 있으면 프로파일 을 클릭한 다음 절단할 프로파일을 선택합니다.
  3. 절곡부를 건너 절단을 선택합니다.
  4. 두께 매개변수를 전체 절단의 절단 깊이로 사용하거나 부분 깊이 절단부를 두께 매개변수의 백분율로 지정하거나 정확한 깊이 값을 입력하여 지정합니다.
  5. 확인을 클릭합니다.

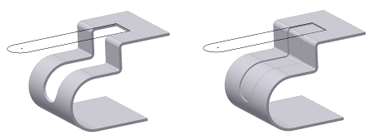

    주: 다음 그림(왼쪽)은 두께 매개변수와 동일하게 설정된 거리 값을 가진 여러 절곡부를 건너는 단일 절단을 보여줍니다. 동일한 단일 스케치를 사용하는 오른쪽 그림은 두께/2로 설정된 거리를 가진 절곡부를 건너는 동일한 절단을 보여줍니다. 두 예에서 모두 스케치가 가시적으로 설정되었습니다.
팁: 절곡부를 건너 절단하는 절단 피쳐를 작성하는 데 사용되는 프로파일 스케치를 작성할 경우 스케치에서 투영되는 전개된 형상을 사용하는 것이 좋습니다. 평면형 면을 선택하여 스케치를 시작한 후 플랫 패턴 투영 스케치 명령(형상 투영 및 절단 모서리 투명 명령과 함께 있음)을 사용하여 원래 선택한 스케치 면과 인접하는 면을 선택합니다. 이 명령은 스케치에 치수기입하는 데 사용할 수 있는 절곡부 선과 함께 평평한 면을 투명합니다. 마지막으로 스케치의 평면에서 접힌 모형 형상을 제거하면 스케치 그래픽 슬라이스 옵션을 사용하는 것이 도움이 됩니다.

절곡부를 건너 절단부를 작성하는 방법 보기

주: 공유 스케치 를 프로파일로 사용할 수 있습니다. 검색기에서 사용하고자 하는 스케치를 포함하는 피쳐 옆의 더하기 기호(+)를 클릭하고 스케치 아이콘을 마우스 오른쪽 버튼으로 클릭한 다음 스케치 공유를 선택합니다.
상위 주제: 판금 면 또는 절곡부에서 절단
