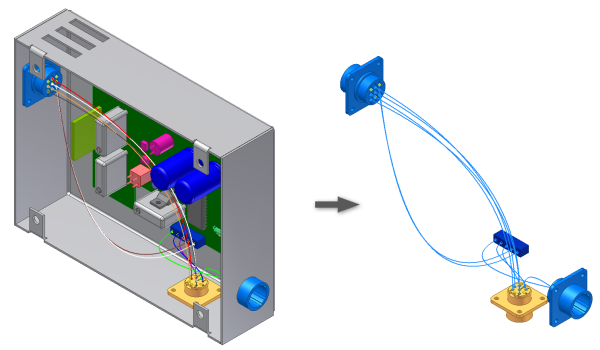

케이블 및 하네스 탭의 하네스 데이터 가져오기를 통해 데이터 파일을 사용하여 하네스 조립품에 여러 개의 와이어 또는 케이블을 자동으로 추가(연결)합니다. 와이어를 가져오려면 커넥터, 핀 및 스플라이스가 이미 조립품에 배치되어 있어야 합니다.
일반적으로 AutoCAD® Electrical과 통신할 때 하네스 데이터 가져오기 명령을 사용합니다. AutoCAD Electrical의 명령은 특히 케이블 및 하네스를 위한 데이터를 내보냅니다. 전기 설계자는 기계 설계자에게 연결 정보를 쉽게 전달할 수 있습니다. 그러면 기계 설계자는 디지털 원형을 통해 와이어를 라우팅할 수 있습니다.
와이어와 케이블을 가져오려면 사용할 가져오기 파일을 선택합니다. 가져오기 파일에는 구성 파일(.cfg) 및 쉼표로 구분된 데이터 파일(.csv) 또는 .xml 파일이 포함됩니다. 텍스트 편집기나 스프레드시트를 사용하여 이러한 파일을 직접 작성하거나 다른 응용프로그램에서 해당 데이터를 가져올 수 있습니다. 이 데이터는 같거나 다른 가져오기 파일을 사용하여 여러 번 가져올 수 있습니다. 이러한 파일에 있는 데이터가 각 와이어 및 케이블 와이어의 점 대 점 연결을 지정합니다. 리본 케이블은 가져오기 파일에 포함될 수 없습니다.
로케일별 리스트 구분자를 사용하는 구성 파일은 입력 .csv 데이터 파일의 형식을 설명합니다. .xml 데이터 파일에는 .cfg와 .csv 파일 모두에서 제공한 정보가 함께 있습니다. 또한 .csv 파일이 제공할 수 없는 특성 및 가상 부품에 대한 정보도 포함될 수 있습니다. 커넥터, 스플라이스 또는 핀 가져오기를 위한 형식은 지원되지 않습니다.
와이어 및 케이블을 가져오면 시스템에서 가져오기 상태를 나타내고, 가져온 하네스 데이터 대화상자를 표시하며, 가져오기에 대한 상세 정보가 포함된 로그 파일을 기록합니다.
가져오기는 중복, 누락 및 변경된 와이어나 케이블 와이어가 있는지 확인합니다. 새 와이어나 케이블의 ID가 기존 와이어나 케이블의 ID와 같으면 추가되지 않습니다. 중복된 항목에 서로 다른 데이터나 연결이 있으면 경고 메시지가 표시됩니다.
하네스 데이터를 가져온 후에는 가져온 하네스 데이터 대화상자를 사용하여 다음을 수행할 수 있습니다.
- 가져온 데이터를 봅니다.
- 데이터 문제를 식별하고 정정합니다.
- 완벽한 정의를 제공하기 위해 추가 정보를 추가합니다.
