패치 표면 및 유출 표면 작성

이 섹션에서는 금형 조립품의 패치 표면과 유출 표면을 작성합니다. 작성하고 나면 모형의 형상으로 인해 패치 표면과 유출 표면 작성 문제가 있습니다.

  1. 리본에서 코어/중공 탭분할 설계 패널 패치 표면 작성 을 클릭합니다.

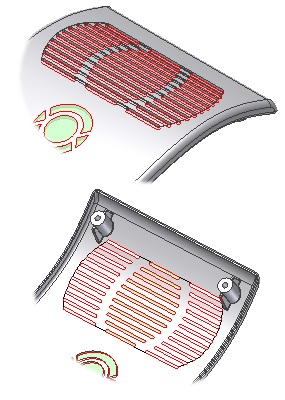

  2. 패치 표면 대화상자에서 자동 탐지 를 선택하여 내부 패치를 자동으로 작성합니다. 시스템에서 가능한 많은 내부 패치를 탐지하여 패치 표면 작성 대화상자에 이름별로 나열합니다. 패치가 모형에 초록색으로 강조 표시됩니다. 모형을 회전합니다. 다음 그림과 같이 그릴의 가운데 섹션에는 유효한 패치가 포함되지만 두 외부 영역에는 포함되지 않습니다.
    주: 그릴에서 잘못된 패치를 삭제한 다음 추가하려면 클릭을 사용하여 모서리를 수동으로 선택하면 누락된 표면 패치를 작성할 수 있습니다. 다음 섹션에서는 부품 모형으로 복귀하여 모든 그릴 개구부에 자동 패치를 허용하도록 편집합니다.
  3. 패치 표면을 작성하지 않고 종료하려면 패치 표면 작성 대화상자에서 취소를 클릭합니다.
  4. 리본에서 코어/중공 탭분할 설계 패널 유출 표면 작성 을 클릭합니다.
  5. 유출 표면 대화상자에서 자동 탐지 를 선택하여 유출 표면을 자동으로 작성합니다.
  6. 미리보기에 유출 표면이 완료되지 않았음이 표시됩니다. 미리보기를 검토하고 곡률의 변경 사항을 확인합니다.
    주: 모서리를 선택하면 누락된 표면을 수동으로 작성할 수 있습니다. 그러나 유출 미리보기는 설계를 조금 변경하면 더 나은 분할 결과를 얻을 수 있음을 나타냅니다. 다음 섹션에서는 부품 모형으로 복귀하여 더 나은 분할 결과를 얻고 유출 표면을 자동으로 생성하도록 편집합니다.
  7. 유출 표면을 작성하지 않고 종료하려면 유출 표면 작성 대화상자에서 취소를 클릭합니다.
  8. 코어/중공 마침을 클릭하고 조립품을 저장합니다.
