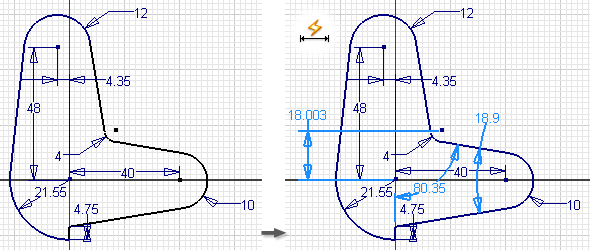

치수 명령을 사용하여 필요한 치수만 추가한 다음 자동 치수기입 및 구속조건 명령을 사용하여 모든 다른 스케치 치수 및 구속조건을 계산합니다.
- 리본에서 스케치 탭
구속 패널 자동 치수기입 및 구속조건을 클릭합니다
. 자동 치수기입 대화상자는 스케치를 완전히 구속하는 데 필요한 치수 및 구속조건 수를 표시합니다.
- 기본 설정을 승인하여 치수 및 구속조건을 모두 추가하거나 선택 표시를 지워 연관 항목이 적용되지 않도록 방지합니다.
- 곡선을 클릭한 다음 형상을 개별적으로 선택하거나 다중 선택합니다.
원하는 경우 왼쪽 마우스 버튼을 클릭하여 누른채 끌어 선택 창에서 원하는 형상을 둘러싼 후 클릭하여 선택합니다.
- 적용을 클릭하여 선택된 형상에 치수 및 구속조건을 추가합니다.
전체 스케치를 자동으로 치수기입 및 구속하려면 어떠한 형상도 선택하지 않은 상태에서 적용을 클릭합니다.
- 원하는 경우 제거를 클릭하여 스케치 형상에서 자동으로 추가된 치수 및 구속조건을 삭제합니다. 치수 및 구속조건을 각각 삭제하려면 제거 명령에 대해 치수 및 구속조건 확인란을 선택해야 합니다.
- 작업이 끝나면 종료를 클릭합니다.
자동 치수기입 및 구속조건 사용 방법 보기
