기준 솔리드의 선택한 면에 두께 법선을 추가하거나 제거합니다.

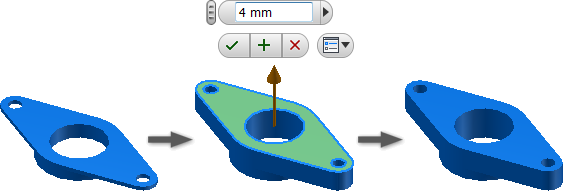

    솔리드 환경에서 간격띄우기를 사용하여 기준 솔리드의 두께를 변경합니다. 평면형 면 또는 방사형 면을 선택할 수 있습니다.

    시작하려면 기준 솔리드(특정 비원시 CAD 파일 또는 SAT 또는 STEP 파일)를 엽니다.

    1. 검색기에서 기준 솔리드를 마우스 오른쪽 버튼으로 클릭하고 솔리드 편집을 선택합니다. 또는 편집할 기준 솔리드 검색기 항목을 두 번 클릭합니다.
    2. 리본에서 기준 솔리드 편집 탭 수정 패널 간격띄우기를 클릭합니다 .
    3. 평면형 또는 방사형 면을 클릭합니다.
    4. 드래그하여 두께를 추가 또는 제거하거나 정확한 값을 설정합니다.
    5. 적용 또는 확인을 클릭하여 변경 사항을 적용합니다. 편집 내용을 취소하려면 취소를 클릭합니다.

      필요한 경우 방정식으로 거리를 표현할 수 있습니다.

    6. 업데이트 또는 기준 솔리드 마침을 클릭하여 솔리드 환경을 닫습니다.
