3D 점에서 시작하는 스냅 맞춤 피쳐 만들기

3D 점에서 시작하는 부품에서 스냅 맞춤 피쳐 만들기

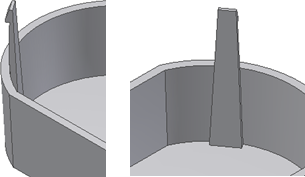

  1. 벽이 얇은 부품을 작성하거나 가져옵니다. "스케치 위" 배치 스타일에 가깝지 않은 위치의 원형 모서리에 스냅 맞춤 피쳐를 배치합니다. 예를 들어, 훅 방향이 스케치 X축 또는 Y축과 정렬되지 않은 모서리의 점을 사용합니다.
  2. 스냅 맞춤이 필요한 위치에서 내부 벽 모서리의 3D 작업점 및 구성 요소를 만듭니다. 예를 들어 내부 모서리에 접하는 선의 끝에 3D 작업점을 배치할 수 있습니다. 훅 방향은 원형 모서리의 중심 및 3D 작업점에 의해 정의되는 작업축이 될 수 있습니다.
  3. 그런 다음 3D 모형 탭 소성 부품 패널 스냅 맞춤 을 클릭하고 배치 방법이 점 위인지 확인합니다.
  4. 중심으로 2단계에서 정의한 작업점을 선택합니다. 방향으로 이미지에서 파란색 면을 선택하고, 훅 방향으로 2단계에서 정의한 작업축을 선택합니다.
  5. 원하는 대로 쉐이프 매개변수를 조절하고 확인을 클릭합니다.
