원형 패턴으로 부품 또는 조립품피쳐 정렬

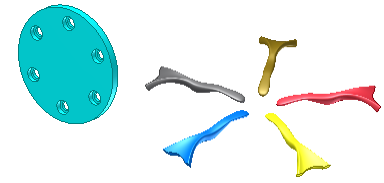

피쳐 또는 본체의 발생을 호 또는 원형 패턴으로 정렬합니다.

부품 피쳐, 본체 또는 조립품 피쳐를 곱하여 결과 피쳐를 호 또는 원으로 배열합니다.

시작하려면 패턴에 포함할 하나 이상의 작업 또는 곡면 피쳐를 작성합니다.

  1. 리본에서 3D 모형 탭 패턴 패널 원형을 클릭합니다 . 원형 패턴 대화상자에서 개별 피쳐 패턴(부품의 경우)을 클릭합니다.
  2. 원형 패턴 대화상자에서 개별 피쳐 패턴(부품의 경우)을 클릭합니다.
  3. 피쳐를 클릭합니다. 파일에 다중 솔리드 본체가 있는 경우 솔리드 선택 화살표를 사용할 수 있습니다. 솔리드 본체를 지정하여 피쳐를 받습니다. 피쳐가 부착된 솔리드 본체는 기본적으로 선택되어 있습니다. 필요한 경우 다른 솔리드에 패턴을 부착할 수 있습니다.
  4. 그래픽 창이나 모형 검색기에서 패턴에 배열할 피쳐 또는 본체를 하나 이상 선택합니다.
  5. 반복되는 발생의 축(각도의 피벗 점)에 대해 선형 모서리, 작업축 또는 원통형 면을 선택합니다. 축은 패턴화할 피쳐와 다른 평면에 있을 수 있습니다.
  6. 개수에 패턴의 발생 수를 입력합니다.
  7. 각도에는 다음과 같은 각도를 입력합니다.
    • 증분 배치 각도는 발생 사이의 간격을 지정합니다.
    • 맞춤 배치 각도는 패턴 피쳐가 차지하는 전체 영역을 지정합니다.
  8. 또는 중간평면 확인란을 선택하여 원래 피쳐의 양쪽 면에 피쳐 발생을 분포시킵니다.
  9. 반전을 클릭하여 필요에 따라 패턴 방향을 반전합니다. 중간평면을 선택하고 발생 수가 짝수인 경우 반전을 클릭하여 추가 발생이 있는 면을 나타냅니다.
  10. 자세히를 클릭하여 다음 설정을 지정합니다.
    • 작성 방법 최적화를 클릭하여 최적화 패턴을 작성하거나, 동일을 클릭하여 동일 피쳐를 작성하거나, 조정을 클릭하여 면과 만날 때 피쳐를 종료합니다.
    • 배치 방법 증분을 클릭하여 작성된 각도에서 발생에 간격을 만들거나 맞춤을 클릭하여 지정된 각도 안에 발생을 배열합니다.
  11. 확인을 클릭합니다.
  12. 주: 최적 또는 동일 방법으로 작성된 패턴은 조정 방법보다 빠르게 계산됩니다. 조정을 사용하면 평면형 면과 만날 때 패턴이 종료합니다. 이로 인해 원래의 크기와 쉐이프가 다른 피쳐가 생길 수 있습니다.
