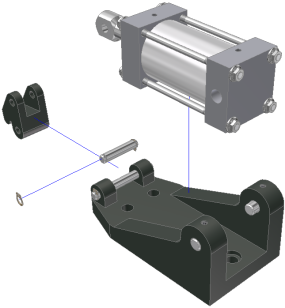

프리젠테이션 파일을 사용하여 Autodesk Inventor 도면에서 분해된 뷰를 작성합니다.
- 범주
-
숙련된 사용자
- 소요 시간
-
30분
- 사용되는 튜토리얼 파일
-
Cylinder Clamp.iam, Cylinder Clamp.idw
주: http://www.autodesk.com/inventor-tutorial-data-sets-2014에서 튜토리얼 파일 설치 지침을 클릭하여 읽어 보십시오. 그런 다음 튜토리얼 데이터 세트 및 필요한 튜토리얼 파일 설치 지침을 다운로드하고 데이터 세트를 지침에 따라 설치하십시오.
Inventor Studio 내에서 작성하는 조립품 분해는 IDW 또는 DWG 도면 파일에서 도면 뷰로 배치할 수 없습니다. 대신 프리젠테이션을 사용합니다.
시작하려면 제공된 원통 클램프 데이터 세트를 열고 기본 (mm) 템플릿에서 프리젠테이션 파일을 작성합니다.
목표
- 뷰 배치
- 수동으로 조립품 분해
- 도면 시트에 분해된 뷰 배치
사전 요구사항
- 부품 2, 조립품 및 도면 튜토리얼을 끝냅니다.
- 도움말의 "시작하기" 항목에서 다루는 내용을 이해해야 합니다.
탐색 팁
- 왼쪽 맨 아래에서 다음 또는 이전을 사용하여 다음 페이지로 넘어가거나 이전 페이지로 돌아갑니다.
