가드의 접힌 모형을 완료하려면 세 펀치 구멍을 반대쪽 면으로 대칭시킵니다. 대칭 기능을 사용하려면 대칭의 기준이 되는 평면이 필요하고 이 부품을 구성하는 데 사용한 단계 때문에 원점 평면 중 하나를 사용할 수 없습니다.
- 리본에서 판금 탭
작업 피쳐 패널
평면을 클릭하고 드롭다운 메뉴에서 두 평행 평면 간의 중간평면을 선택합니다.

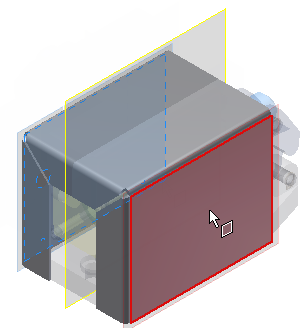

- 그래픽 창에서 다음 그림과 같이 외부 면을 클릭합니다.
- 이제 뷰를 회전하고 반대쪽의 외부 면을 클릭합니다. 두 외부 면 사이의 중간평면에 새 작업 평면이 작성됩니다.
- 여러 창을 수평이나 수직으로 나란히 배열하려면 판금 탭
패턴 패널
대칭을 클릭합니다 .
- 모형 검색기에서 클릭하여 첫 번째 2.5mm 펀치의 iFeature 노드를 선택합니다.
- 모형 검색기에서 다시 클릭하여 두 번째 12mm 펀치의 iFeature 노드를 선택합니다.
- 대칭 대화상자에서 대칭 평면 선택 화살표를 클릭하여 대칭 평면의 선택을 활성화합니다.
- 그래픽 창에서 가드 중간에 작성한 중간평면 작업 평면을 클릭합니다.
- 확인을 클릭하여 선택한 펀치 iFeature를 대칭시키고 대칭 대화상자를 닫습니다. 대칭 노드가 모형 검색기에 표시됩니다.
이제 대칭 피쳐가 가드 반대쪽에 나타납니다.
다음으로 접힌 모형의 플랫 패턴을 작성합니다.
