3D 스케치에 형상 포함

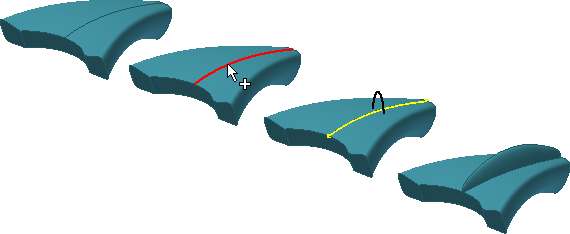

리본에서 3D 스케치 탭 그리기 패널 형상 포함을 클릭하여 기존 모형 모서리, 2D 스케치 형상 및 가져온 와이어프레임 데이터를 3D 스케치에 연관되도록 복사합니다.

새 3D 스케치 형상을 포함된 형상의 끝점에 연결할 수 있습니다.

  1. 리본에서 3D 스케치 탭 그리기 패널 형상 포함을 클릭합니다 .
  2. 모형 모서리, 2D 스케치 형상 또는 와이어프레임 데이터를 클릭하여 3D 스케치에 복사합니다.
  3. 작업이 끝나면 마우스 오른쪽 버튼을 클릭하고 종료를 선택합니다.

2D 형상을 편집하면 해당 세그먼트가 3D 스케치 업데이트에 포함됩니다. 포함된 형상은 원래 2D 형상이 삭제되더라도 3D 스케치에 남아 있습니다.

포함된 형상과 상위 형상 간의 링크를 끊을 수 있습니다. 포함된 형상을 마우스 오른쪽 버튼으로 클릭하고 링크 끊기를 선택합니다. 링크가 끊어진 후 참조 형상은 3D 스케치에 그대로 남아 있으며 상위 형상과 더 이상 연관되지 않습니다.

주: 3D 스케치를 작성하기 전에 필요한 2D 형상을 작성합니다. 3D 스케치를 작성한 후에 2D 형상을 포함하려면 다음 중 하나를 수행합니다.
