곡선이 평행하게 구속

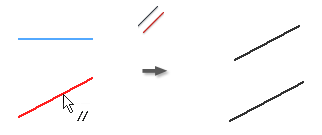

평행 구속조건은 선택된 선 또는 타원 축이 서로 평행하게 배치되도록 합니다. 3D 스케치에서 평행 구속조건은 선택된 형상에 수동으로 구속하지 않는 한 x, y 또는 z 부품 축에 평행합니다.

  1. 리본에서 스케치 탭 구속조건 패널 평행 구속조건 을 클릭합니다 .
  2. 첫 번째 선이나 타원 축을 클릭합니다.
  3. 두 번째 선 또는 타원 축을 선택합니다.
  4. 평행 구속조건 배치를 계속하거나 다음 중 하나를 수행하여 종료합니다.
    • 마우스 오른쪽 버튼을 클릭하고 종료를 선택합니다.
    • Esc 키를 누릅니다.
    • 다른 명령을 선택합니다.

평행 구속조건 작성 방법 보기

평행 선 작성 방법 보기

주: 여러 개의 선이나 축을 서로 평행하게 만들려면 선이나 축을 선택한 다음 평행을 클릭합니다.
