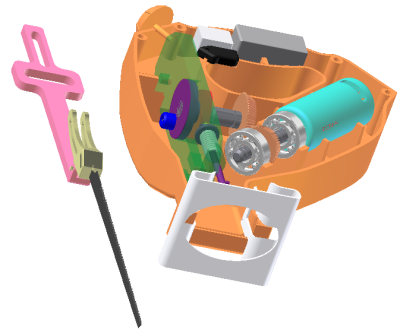

RecipSaw-saved.iam 조립품이 열려 있지 않으면 이 파일을 열어 계속 진행합니다. 보이는 것처럼 톱 본체가 있긴 하지만 톱날 구성요소가 없습니다. 칼날 구성요소를 추가하기 위해 시뮬레이션 환경을 유지할 필요가 없습니다.
- 조립 탭을 클릭하여 조립품 리본을 표시합니다.
- 구성요소 패널에서 구성요소 배치를 클릭합니다. Blade set.iam을 선택하고 열기를 클릭합니다.
- 조립할 위치 근처에 날개 세트 조립품을 배치합니다.
- 검색기에서 톱날 세트 조립품 노드를 확장하여 구성요소를 표시합니다.
- Scottish Yoke 구성요소를 선택합니다. 신속 접근 도구막대에서 모양을 크롬색으로 변경합니다. 주: 모양 연관성에 대한 설계 뷰 표현 메시지가 표시되면 연관성 제거를 선택하고 확인을 클릭합니다.

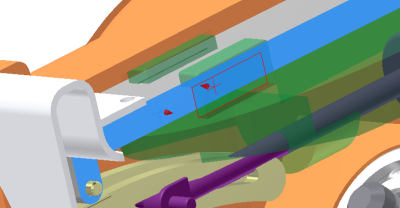

- 가이드 맨 위에 이음쇠를 배치하려면 Scottish Yoke와 가이드 사이에 메이트 구속조건을 추가합니다.

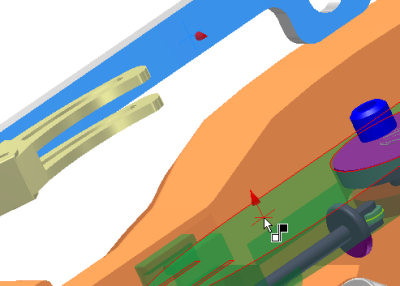

- 안내 레일 내에 이음쇠를 배치하려면 두 구성요소 사이에 두 번째 메이트 구속조건을 추가합니다. 검색기의 표준 접합 아래에 이렇게 추가한 구속조건을 바탕으로 각기둥 접합이 작성되었습니다.
