시뮬레이션을 마친 후 결과 폴더가 다양한 결과 유형으로 채워집니다. 그래픽 영역에는 첫 번째 모드 쉐이프 플롯이 표시됩니다.
검색기에서 결과 노드 아래의 모달 진동수 노드에서 첫 번째 모드 쉐이프(F1) 옆에 해당 모드 쉐이프가 표시되었음을 나타내는 선택 표시가 있는지 확인합니다. 각각의 고유 진동수에 해당하는 모드 쉐이프의 노드가 있습니다. 색상 차트는 상대 변위 값을 표시합니다. 모드 쉐이프 값이 상대적이므로 단위를 적용할 수 없습니다. (이 때 모드 쉐이프에 실제 값은 없습니다.)
이제 리본 막대에 있는 화면표시 명령을 사용하여 사후 처리 작업을 수행할 수 있습니다. 해당 명령은 도움말에 설명되어 있습니다.
구조적 진동수 시뮬레이션 사후 처리 학습을 위해 검색기 리스트에는 고유 진동수가 표시됩니다. 이러한 노드 중 하나를 두 번 클릭하여 해당 모드 쉐이프 3D 플롯을 표시합니다.
- 리본 막대의 결과 패널에서 결과 애니메이트 명령을 사용하여 결과를 애니메이트합니다.

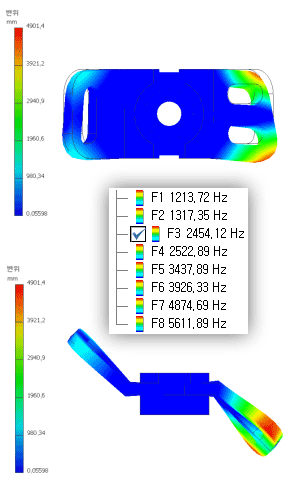

- 애니메이션이 재생되고 있는 동안 그래픽 창의 한쪽에 있는 탐색 도구에서 회전을 클릭합니다. 그래픽을 회전할 때 애니메이션은 계속해서 재생됩니다.주: 다음 그림에서는 F3 모드 애니메이션의 프레임을 보여줍니다.
- 확인을 클릭합니다.
- 고유 진동수의 결과 검색기 리스트에서 모드 F3의 결과를 두 번 클릭하여 해당 모드를 표시합니다.
주: 이 튜토리얼의 2부를 진행할 예정인 경우 이 모형 파일을 열어 둡니다. 그렇지 않으면 모형 파일을 닫기 전에 다른 이름으로 저장합니다.
