시뮬레이션 검색기 결과 노드가 시뮬레이션 결과로 채워집니다.
그러나 파라메트릭 테이블 및 시각화 기능을 사용하여 설계를 평가하고 질량에 맞게 최적화합니다.
- 리본 막대의 관리 패널에서 파라메트릭 테이블을 클릭합니다.

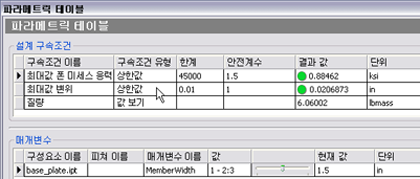

- 파라메트릭 테이블의 두 결과 값 셀에 초록색 원이 나타납니다. 초록색 원은 결과 값이 연관된 안전계수 이내에 있음을 의미합니다.
- 질량 구속조건 유형을 최소화로 변경합니다.

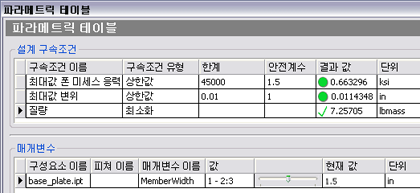

파라메트릭 값은 주어진 구속조건을 충족하는 최소한의 질량으로 구성을 표시하도록 변경됩니다. 이 경우 원래 프로파일 폭 값은 2인치였습니다. 최적화된 구성은 1.5인치이므로 질량이 줄어듭니다.
주: 슬라이더를 이동하여 현재 값을 1.0으로 나타내면 테이블이 업데이트되어 최대 변위가 안전계수 기준을 초과한다고 표시됩니다. 결과 값 옆에 있는 빨간색 사각형은 조건을 나타냅니다.
