사용자 표준 작성 및 치수 스타일 검토

각 도면은 도면 주석의 기본 모양을 조정하는 스타일을 저장합니다. Drawing Styles.idw 문서에는 ISO 표준에 해당하는 스타일이 포함됩니다. 스타일이 ISO 템플릿에서 작성된 경우 문서에 복사되었습니다.

로컬 문서 스타일 외에 스타일 라이브러리의 스타일도 도면에서 사용할 수 있습니다. 스타일 라이브러리에는 회사에서 사용하는 모든 스타일을 저장할 수 있습니다. 문서 크기를 줄이기 위해 스타일 라이브러리에는 도면보다 더 많은 스타일이 있습니다.

Drawing Styles.idw 문서에서 사용할 수 있는 스타일을 검토합니다.

  1. 그런 다음 관리 탭 스타일 및 표준 패널 스타일 편집기 를 클릭합니다 .

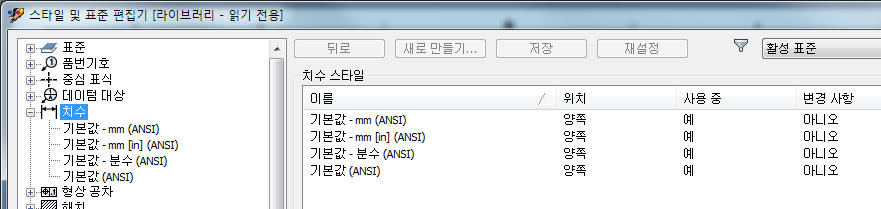

    스타일 및 표준 편집기 대화상자가 표시됩니다. 왼쪽에 있는 검색기 패널에 유형별로 정렬된 스타일이 나열됩니다. 검색기 패널에서 선택한 항목에 대한 정보가 오른쪽 패널에 표시됩니다.

  2. 사용 가능한 모든 스타일을 검토하려면 필터 리스트에서 모든 스타일 을 클릭합니다.

    검색기의 표준 리스트에 스타일 라이브러리에서 사용할 수 있는 모든 표준이 표시됩니다. 기본 표준(ISO)은 굵게 표시되어 표준이 현재 도면에 활성화되어 있음을 나타냅니다.

    활성 표준은 도면에 사용된 주석 스타일 세트를 정의합니다. 그리고 뷰, 텍스트, 해치 및 객체 기본값에 대한 설정을 포함합니다.

  3. 사용자 표준 스타일을 작성하려면 기본 표준(ISO)을 선택한 다음 새 작업…을 클릭합니다.
  4. 새 로컬 스타일 대화상자의 이름에 수정된 표준(ISO)을 입력하고 확인을 클릭합니다.

    기본 표준(ISO)에 기반한 새 표준이 표준 노드의 검색기에 추가됩니다.

  5. 사용자 표준을 활성화하려면 수정된 표준(ISO)을 마우스 오른쪽 버튼으로 클릭하고 활성을 선택합니다.

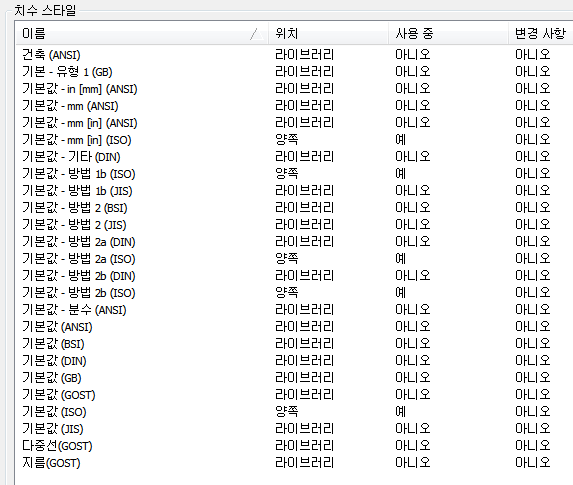

  6. 검색기에서 치수 노드를 클릭합니다. 그런 다음 치수 스타일 패널에서 사용 가능한 치수 스타일 리스트를 검토합니다.
    다음 사항에 주의하십시오.
    • 도면에 저장된 스타일의 위치는 모두이고, 스타일 라이브러리에 저장된 스타일의 위치는 라이브러리입니다.
    • 도면에 사용된 스타일은 사용 중 열에 예로 표시됩니다.
    • 변경 사항 열에는 모든 스타일에 대해 아니오가 표시됩니다.
  7. 필터 리스트에서 로컬 스타일을 선택합니다. 그런 다음 도면 파일에 저장된 치수 스타일을 검토합니다.
