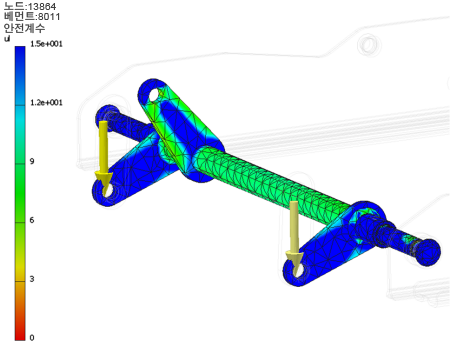

시뮬레이션이 계산을 완료하면 그래픽 영역이 업데이트되어 다음을 표시합니다.
- 3D 체적 플롯 및 결과 유형
- 응력 분포를 표시하는 부드러운 음영처리
- 응력 범위를 나타내는 색상 막대
- 노드 및 요소 수를 비롯한 메쉬 정보
- 단위 정보
- 결과 검색기 노드가 해석 유형을 기반으로 한 다양한 결과를 보여주는 하위 노드로 채워집니다.
정적 해석의 경우 기본 결과는 폰 미세스 응력이고 모달 해석의 경우 기본값은 진동수 1입니다. 화면표시 명령과 검색기의 결과 노드를 사용하여 결과를 봅니다. 이러한 도구를 통해 구성요소, 구성요소의 변형 및 응력 안전계수 전반에 걸쳐 발생하는 응력의 크기를 시각화할 수 있습니다. 모달 해석의 경우 고유 진동수 모드를 시각화합니다.
주: 결과를 표시할 때는 시뮬레이션 안내서를 참고하십시오.
화면표시 명령은 응력 해석 탭의 화면표시 패널에 있고 여기에서 활성화됩니다. 기본 화면표시 모드는 윤곽선을 부드럽게 합니다.
결과 노드를 확장하여 하위 노드를 표시하면 다양한 결과 집합을 볼 수 있습니다. 예를 들어 정적 해석을 실행하면 폰 미세스 응력, 첫 번째 주 응력, 변위, 안전계수 등에 대한 하위 결과 노드가 검색기에 표시됩니다.
다른 결과 세트를 보려면 검색기 노드를 두 번 클릭합니다. 결과를 보는 동안 다음 작업을 할 수 있습니다.
- 색상 막대를 변경하여 살펴 볼 필요가 있는 응력 수준을 강조 표시합니다.
- 결과를 변형되지 않은 형상과 비교합니다.
- 솔루션에 사용된 메쉬를 봅니다.
- 윤곽선 음영처리를 사용합니다.
- 최대 및 최소 결과 위치를 표시합니다.
- 결과 세트 전체에 동일한 축척을 적용합니다. 결과 뷰에서 다양한 부품을 숨기는 경우 또는 파라메트릭 연구에서 다중 구성을 다루는 경우에 적용할 수 있습니다.
- 경계 조건을 표시합니다.
- 변위 표시를 조정하여 그래픽 프리젠테이션을 위한 모형 변형을 향상시킬 수 있습니다.
- 일련의 단계를 통해 변위를 애니메이트합니다.
- 변위 애니메이션 비디오를 작성합니다.
- 2D 수렴 플롯(결과 정확도 곡선)을 봅니다.
- 특정 점에서 값을 프로브합니다.
