기울기는 피쳐의 지정된 면에 적용되는 테이퍼입니다. 기울기를 사용하여 금형에서 검색할 수 있도록 부품에 있는 하나 이상의 면을 경사지게 합니다. 주물 또는 주조된 부품으로 피쳐를 설계할 때에는 돌출과 스윕의 테이퍼 각도를 지정하여 기울기를 적용할 수 있습니다. 기존 피쳐나 개별 면에 기울기를 추가하려면 면 기울기 명령을 사용합니다.
면에 기울기를 적용할 때 인장 방향과 고정된 모서리, 면 또는 평면의 관계에 따라 작업 결과가 달라집니다.
모서리나 축을 선택하여 부품으로부터 금형의 인장 방향과 기울기의 각도를 지정합니다. 기울기 각도는 고정된 모서리 및 모든 접하는 모서리, 하나 이상의 연속하는 모서리 또는 고정된 평면으로부터 계산됩니다.
선택한 면 또는 모서리에서 적용된 기울기

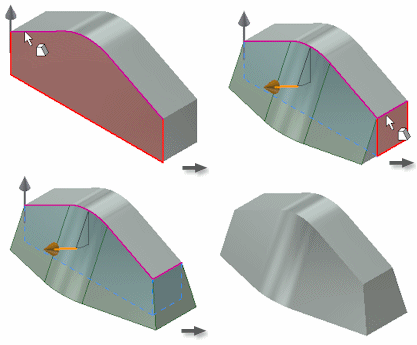

단일 면을 선택하거나 면에 대해 여러 개의 연속하는 모서리를 선택할 수 있습니다.
처음 선택할 때는 면과 고정된 모서리를 하나씩 지정합니다.
면 체인을 중심으로 기울이려면 면에서 개별 모서리를 계속 선택합니다. 필요한 경우 선택을 취소하려면 Ctrl 키를 누른 상태로 모서리나 면을 클릭합니다.

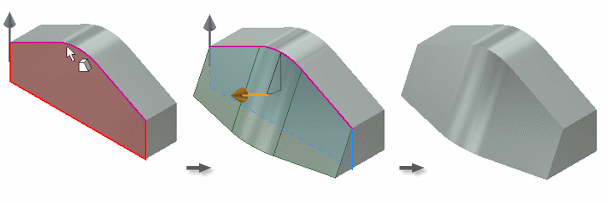

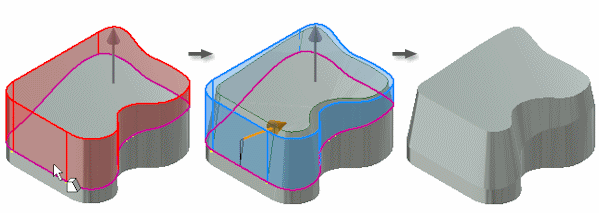

이 예제에서는 면 분할을 보여 줍니다. 분할을 통해 형성된 모서리 근처의 부품 면을 선택하면 접해 있는 모든 연속 면이 선택됩니다. 그리고 분할을 통해 형성된 모서리가 고정된 모서리로 지정됩니다.
고정된 평면에서 적용된 기울기
면이나 작업 평면을 선택하여 고정된 평면과 인장 방향을 모두 지정할 수 있습니다. 기본 인장 방향은 고정된 평면에 수직이지만 반전할 수 있습니다. 고정된 평면은 기울기에 대한 피벗이 됩니다.
이 예제는 여러 고정된 평면 형태의 효과를 보여줍니다.

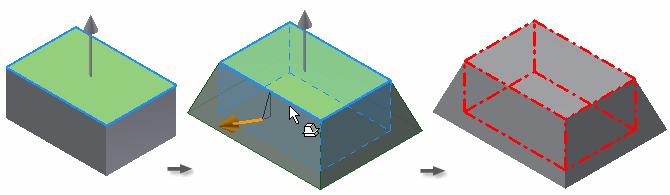

고정된 맨 윗면
고정된 맨 윗면은 위쪽 인장 방향을 설정합니다. 모든 옆 면이 기울어지고 고정된 평면 아래에 재질이 추가됩니다.

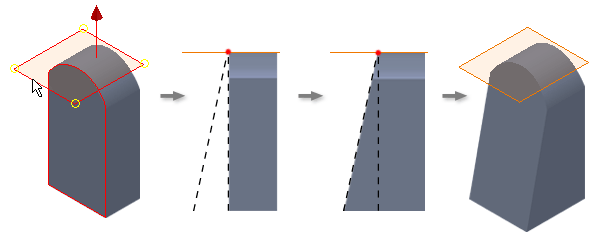

다음 예제에서는 고정된 작업 평면이 곡선 면에 접하게 됩니다. 선택된 면이 고정된 평면에서 피벗되고 모형에 재질이 추가됩니다.

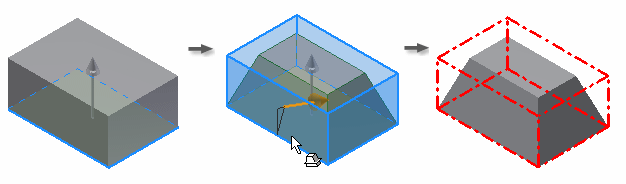

고정된 밑면
인장 방향은 고정된 밑면에서 위쪽 방향에 설정됩니다. 고정된 평면 위에서 재질을 제거하면 모든 면이 기울어집니다.

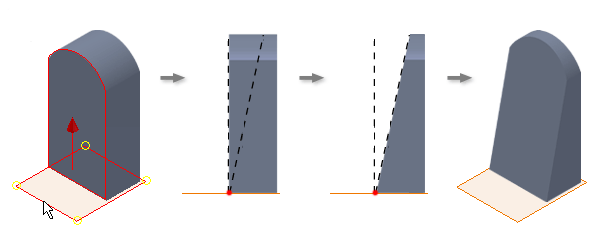

다음 예제에서는 밑면이 고정되고 인장 방향이 위쪽 방향으로 설정됩니다. 밑면을 피벗으로 사용하면 인장 방향에서 재질이 제거됩니다.
고정된 작업 평면
고정된 작업 평면에서 위쪽 인장 방향이 설정됩니다. 기울기 각도는 고정된 평면 아래에 재질을 추가하고 인장 방향에서 재질을 제거합니다.

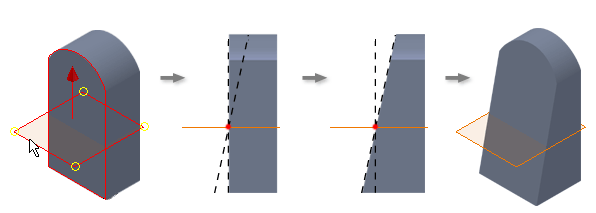

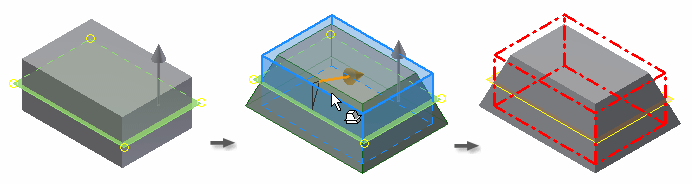

다음 예제에서는 작업 평면이 고정된 평면입니다. 고정된 평면 위의 인장 방향에서는 재질이 제거되고 고정된 평면 아래에는 재질이 추가됩니다.

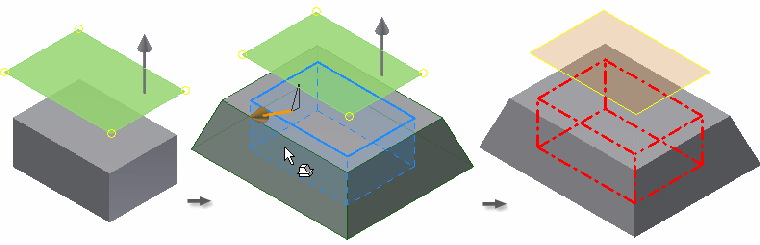

고정된 간격띄우기 평면
고정된 간격띄우기 작업 평면에서 위쪽 인장 방향이 설정됩니다. 기울기 각도는 고정된 평면 아래에 재질을 추가하며 고정된 평면과 면의 교차점에 각도가 생성됩니다.

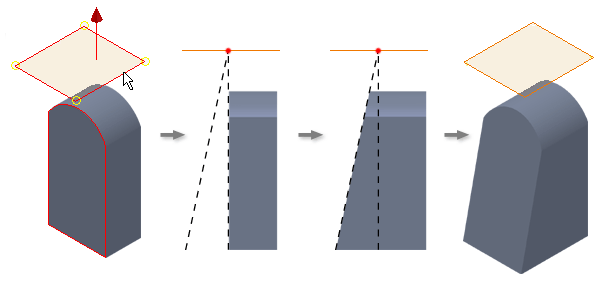

다음 예제에서는 간격띄우기 작업 평면이 고정된 평면으로 선택됩니다. 선택된 면이 고정된 평면에서 피벗되고 모형에 재질이 추가됩니다.
분할선을 사용하여 기울기 적용

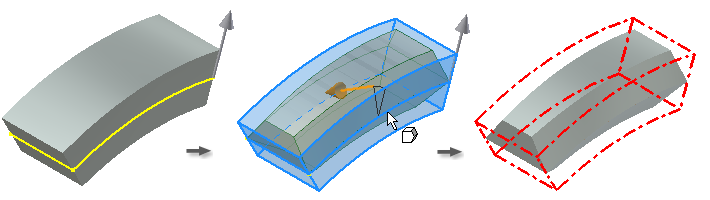

2D 스케치 또는 3D 스케치를 선택하여 분할선을 정의할 수 있습니다. 선택한 형상 위와 아래에 기울기가 적용됩니다. 분할선과 교차하는 모든 면이 기울기에 포함되도록 선택됩니다.
분할선과 교차하는 모든 면에 기울기가 적용됩니다. 분할선 위와 아래에 다른 기울기 각도를 적용할 수 있습니다.
