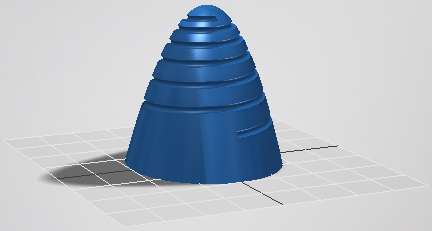

기어 톱니 프로파일, 가변 피치 스레드 또는 유압 펌프용 스윕 경로와 같은 복잡한 형상을 모델링하려면 방정식 곡선을 사용합니다. 방정식 곡선을 생성하려면 곡선을 정의하는 방정식과 방정식을 계산할 범위를 지정합니다.
- 리본에서 3D 모형 탭
스케치 패널 3D 스케치 작성을 클릭합니다
. 2D 스케치가 활성화되면 마우스 오른쪽 버튼을 클릭한 다음 스케치 마무리를 선택하여 2D 환경을 닫습니다. - 리본에서
3D 스케치 탭
그리기 패널
방정식 곡선
을 클릭하여 미니 도구막대를 표시합니다.
- 좌표계를 지정하려면 직교, 원통형 또는 구형을 선택합니다.
- 선택한 좌표계에 따라 x, y, z 또는 r, θ, z 또는 r, ϕ, θ의 방정식을 입력합니다.
- tmin 및 tmax 필드에서 t의 최소값과 최대값을 입력합니다.
- 곡선을 작성한 후 명령을 종료하려면 확인을 클릭하고, 곡선을 작성한 다음 방정식 곡선 명령을 유지하려면 적용을 클릭합니다.
- 곡선과 다른 스케치 형상 사이에 치수 또는 구속조건을 추가합니다.
방정식 곡선 작성 및 사용 방법 보기
방정식 형식 예제
이 테이블에서는 특정 연산자와 함수를 사용하도록 형식화한 예제를 보여줍니다.
| 직교 | 원통형 | 구형 | |
|---|---|---|---|
|
더하기/빼기 |
x(t): 1 mm * t + 1 mm y(t): 1 mm * t - 1 mm z(t): 1 mm * t - 1 mm |
r(t): 1 mm * t + 1 mm θ(t): 1 rad * t + 1 rad z(t): 1 mm * t - 2 mm |
r(t): 1 mm * t + 1 mm ϕ(t): 1 rad * t + 1 rad θ(t): 1 rad + t - 1 rad |
|
곱하기/나누기 |
x(t): 2 mm * t y(t): 2 mm / t z(t): 2 mm / t |
r(t): 3 mm * t θ(t): 2 rad * t z(t): 2 mm * t / 2 |
r(t): 3 mm *t ϕ(t): 2 rad * t θ(t): 2 rad / 2 |
|
지수 |
x(t): (t^2) * 1 mm y(t): 1 mm * pow(t;2) z(t): 1 mm * pow(t;2) |
r(t): 1 mm * (t^2) θ(t): 1 rad * pow(t;2) z(t): 1 mm * (t ^ (1/2)) |
r(t): 1 mm * (t^2) ϕ(t): 1 rad * pow(t;2) θ(t): 1 rad * (t ^ (1/2)) |
|
삼각 함수 |
x(t): 1 mm * sin(1 rad * t) + 1 mm * cos(1 rad * t) y(t): 1 mm * tan(1 rad * t) z(t): 1 mm * tan(1 rad * t) |
r(t): 1 mm * cos(1 rad * t) θ(t): 1 rad * sin(1 rad * t) z(t): 1 mm * tan (1 rad * t) |
r(t): 1 mm * cos(1 rad * t) ϕ(t): 1 rad * sin(1 rad * t) θ(t): 1 rad * tan(1 rad * t) |
|
역삼각 함수 |
x(t): 1 mm * asin(t) / 1 rad + 1 mm * asin(t) / 1 rad y(t): 1 mm * atan(t) / 1 rad z(t): 1 mm * atan(t) / 1 rad |
r(t): 1 mm * acos(t) / 1 rad θ(t): asin(t) z(t): 1 mm * atan(t) / 1 rad |
r(t): 1 mm * acos(t) / 1 rad ϕ(t): asin(t) θ(t): atan(t) |
|
쌍곡선 |
x(t): 1 mm * sinh(1 rad * t) + 1 mm * cosh(1 rad * t) y(t): 1 mm * tanh(1 rad * t) z(t): 1 mm * tanh(1 rad * t) |
r(t): 1 mm * cosh(1 rad * t) θ(t): 1 rad * sinh(1 rad * t) z(t): 1 mm * tanh(1 rad * t) |
r(t): 1 mm * cosh(1 rad * t) θ(t): 1 rad * sinh(1 rad * t) ϕ(t): 1 rad * tanh(1 rad * t) |
|
로그 |
x(t): 1 mm * ln(t) y(t): 1 mm * log(t) z(t): 1 mm * log(t) |
r(t): 1 mm * log(t) θ(t): 1 rad * ln(t) z(t): 1 mm * ln(t) |
r(t): 1 mm * log(t) ϕ(t): 1 rad * ln(t) θ(t): 1 rad * ln(t) |
3D 방정식 곡선 편집
방정식을 편집하여 곡선을 수정합니다. 치수 및 구속조건을 사용하여 곡선의 위치를 제어합니다.
활성 3D 스케치에서 다음 방법 중 하나 이상을 사용하여 방정식 곡선을 편집합니다.
- 그래픽 창 또는 검색기에서 곡선을 마우스 오른쪽 버튼으로 클릭한 다음 방정식 곡선 편집을 선택하면 미니 도구막대가 표시됩니다. 방정식을 수정하거나 좌표계를 변경하거나 범위를 편집할 수 있습니다.
- 구속조건을 추가하여 곡선과 다른 형상 사이의 관계를 제어합니다. 방정식 곡선은 일치, 접선, 직각 및 고정 구속조건을 지원합니다.
- 곡선의 끝점과 다른 형상 간에 치수를 추가합니다.
- 곡선을 마우스 오른쪽 버튼으로 클릭하고 곡률 화면표시를 선택하여 방정식 곡선의 곡률을 분석합니다.
