- 추가할 다음 접합은 톱날 세트와 종동륜 사이의 접합입니다. 그러면 종동륜이 톱날 클램프에서 움직입니다.
해당 접합을 작성하기 전에 가이드와 종동륜 구성요소 사이에 있는 각기둥 접합을 잠급니다. 이렇게 하면 관련 구성요소가 움직이지 않으므로 보다 효과적으로 분석할 수 있습니다.
각기둥:3(가이드:1, 종동륜:1) 접합을 마우스 오른쪽 버튼으로 클릭하고 자유도 잠금을 클릭합니다.
- 리본 막대에서 다이나믹 시뮬레이션 탭을 클릭하여 시뮬레이션 명령을 표시합니다. 이제 슬라이딩 접합을 추가합니다.
- 접합 패널에서 접합 삽입을 클릭합니다. 풀다운 리스트에서 슬라이딩: 원통 곡선을 선택합니다. 입력 1에는 종동륜이 올라갈 칼날 클램프 슬롯 프로파일을 선택합니다.

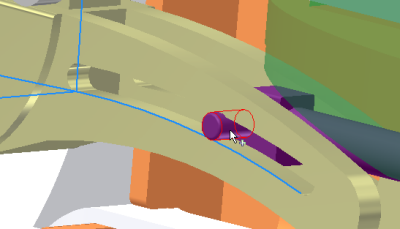

- 입력 2에는 슬롯에 올라가는 종동부 원통형 면을 선택합니다. 확인을 클릭합니다.
- 각기둥 접합을 잠금해제합니다.
그러면 조립품에 구성요소 및 접합 추가에 대한 이 장을 완료한 것입니다. 이 장에서는 다음과 같은 작업 방법을 배웠습니다.
- 시뮬레이션 환경에서 조립품 구성요소 추가
- 조립품 구속조건 추가 및 해당 구속조건이 표준 접합을 자동으로 작성하는 것을 확인
- 접합을 추가하여 조립품 내에서 기계 조건 시뮬레이트
| 자세한 내용 | 위치 |
|---|---|
| 튜토리얼 | Simulation - 기초 - 2부 |
