파라메트릭 형상 작성

모형의 두께와 관련된 형상 구성의 범위를 생성하여 질량 최적화를 용이하게 합니다. 파라메트릭 테이블에 매개변수를 추가해야 합니다.

파라메트릭 테이블에 매개변수 추가

1. 관리 패널에서 파라메트릭 테이블을 클릭합니다.
2. 검색기에서 시뮬레이션(파라메트릭) 노드 바로 아래에 있는 부품 노드를 마우스 오른쪽 버튼으로 클릭하고 매개변수 표시를 클릭합니다.
3. 매개변수 선택 대화상자에서 d2, 12mm 매개변수의 왼쪽에 있는 상자를 선택합니다.
4. 확인을 클릭합니다.

사용할 매개변수를 확인한 후 매개변수 범위를 정의하고 해당하는 형상 구성을 생성해야 합니다.

매개변수 범위 정의

1. 돌출1 d2의 값 셀에 범위 6-12를 입력합니다. 값은 오름차순이어야 합니다.
2. Enter 키를 눌러 값을 승인합니다. 값 필드의 내부를 클릭하면 이제 값이 6-12:3입니다. 이는 이제 범위에 값이 3개 있음을 나타냅니다. 이러한 값은 첫 번째 숫자와 마지막 숫자 간에 균등하게 나눠지므로 값은 6, 9, 12입니다.
   주: 콜론 뒤의 숫자는 기준 구성을 제외하고 원하는 추가적인 구성을 지정합니다. 12mm가 기준이고, 두 가지 추가 구성은 6mm 및 9mm입니다.

매개변수 범위를 지정하고 나면 범위 값을 기준으로 다양한 구성을 생성할 수 있습니다.

구성 생성

1. 테이블 매개변수 행을 마우스 오른쪽 버튼으로 클릭하고 모든 구성 생성을 선택합니다. 모형 생성 프로세스가 시작됩니다.

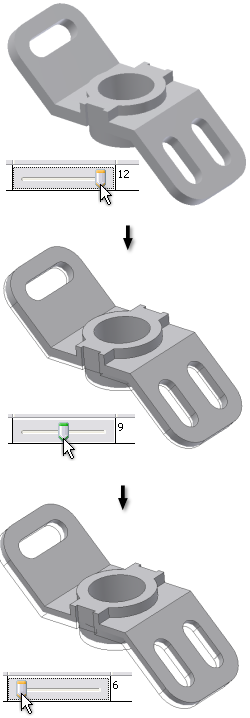

2. 모형 재생성을 완료한 후 슬라이더를 옮겨 작성한 다른 쉐이프를 확인합니다.

아직 파라메트릭 테이블을 마치지 않았으니 닫지 마십시오.
