이 예에서는 피쳐와 부품 사이의 교차에서 일정한 두께의 벽을 만듭니다. 일정한 두께의 벽은 일반적으로 모델링된 플라스틱 제품의 요구 사항입니다.
- 리본에서
3D 모형 탭
소성 부품 패널
규칙 모깎기
를 클릭합니다. - 원본을 피쳐로 설정하고 보스를 선택합니다. 규칙을 대비 부품으로 설정합니다. 모든 라운드 옵션의 선택을 지웁니다. 부품 외부에 적합한 모깎기를 입력합니다.
- 다른 규칙을 "클릭하여 추가합니다". 원본을 피쳐로 설정하고 동일한 보스를 선택합니다. 규칙을 대비 부품으로 설정합니다. 이번에는 모든 모깎기 옵션의 선택을 지웁니다. 앞의 규칙에 입력한 반지름을 부품 두께만큼 늘려 반지름을 입력합니다.

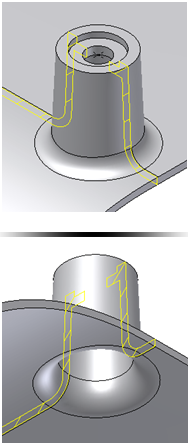

- 확인을 클릭합니다. 규칙 모깎기가 종료되고 부품의 두께가 보스-부품 본체 교차에서 일정해집니다.
