스케치 곡선 자르기

곡선을 자르거나 곡선 세그먼트를 삭제합니다.

3D 스케치에서 곡선을 면, 작업 평면 또는 곡면과의 교차점까지 자릅니다.

경계를 선택하지 않고 자르기(2D 및 3D 스케치)

  1. 리본에서 스케치 탭 수정 패널 자르기를 클릭합니다 .
  2. 그래픽 창에서 곡선 위에 커서를 놓아 자르기를 미리 본 다음 곡선을 클릭하여 완료합니다.
    주: 실제 또는 가상 교차가 없는 곡선을 선택하면 곡선이 삭제됩니다.
  3. 계속하여 곡선을 자릅니다.
  4. 곡선 자르기를 종료하려면 Esc 키를 누르거나, 다른 명령을 클릭하거나, 마우스 오른쪽 버튼을 클릭하고 확인을 선택합니다.
  5. 팁: 연장 또는 분할 명령으로 전환하려면 마우스 오른쪽 버튼을 클릭하고 적절한 옵션을 선택합니다. 연장 작업을 임시로 수행하려면 Shift 키를 누른 상태로 유지합니다. 자르기 작업을 계속하려면 Shift 키를 놓습니다.

경계를 선택하여 자르기(2D 스케치)

  1. 리본에서 스케치 탭 수정 패널 자르기를 클릭합니다 .
  2. Ctrl 키를 누르면 상태막대 또는 다이나믹 프롬프트에 "자르기에 사용될 형상 선택"이 표시됩니다.

    첫 번째 경계 형상을 선택합니다.

    Ctrl 키를 놓습니다.

  3. 하나의 경계 형상만 선택하려면 마우스 오른쪽 버튼을 클릭하고 계속을 선택합니다. 그렇지 않은 경우 두 번째 경계 형상을 선택합니다.
  4. 그래픽 창에서 곡선 위에 커서를 놓아 자르기를 미리 본 다음 곡선을 클릭하여 완료합니다.

    커서 경로와 교차하는 모든 선이나 곡선이 잘립니다.

  5. 계속하여 곡선을 자릅니다.
  6. 곡선 자르기를 종료하려면 Esc 키를 누르거나, 다른 명령을 클릭하거나, 마우스 오른쪽 버튼을 클릭하고 확인을 선택합니다.

스케치 곡선을 자르는 방법 보기

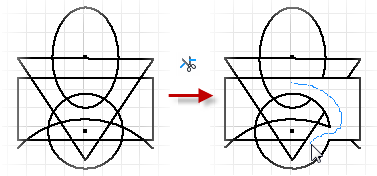

스케치 형상 동적으로 자르기(2D 스케치)

  1. 리본에서 스케치 탭 수정 패널 자르기를 클릭합니다 .
  2. 그래픽 창에서 마우스 왼쪽 버튼을 누른 채 커서를 스케치 위로 이동합니다. 커서와 접촉하는 모든 선과 곡선이 잘립니다.
  3. 곡선 자르기를 종료하려면 Esc 키를 누르거나, 다른 명령을 클릭하거나, 마우스 오른쪽 버튼을 클릭하고 확인을 선택합니다.

스케치 곡선을 동적으로 자르는 방법 보기
