삽입물에 구속조건 추가

이 섹션에서는 표준 조립품 구속조건을 사용하여 삽입물을 구속합니다. 배치 위치는 작성된 삽입물의 대칭 이미지입니다.

1. 모형 검색기에서 레이블이 Mold_Top_Top_PZ:1인 노드를 두 번 클릭하여 활성화합니다.
2. 모형 검색기에서 Mold Top_Top_MP:1 노드를 확장하여, 구속조건을 추가할 때 해당 구속조건을 검토합니다.
3. 리본에서 조립 탭 > 위치 패널 > 구속을 클릭합니다.
4. 구속조건 배치 대화상자에서 메이트 유형 이 선택되어 있는지 확인합니다.

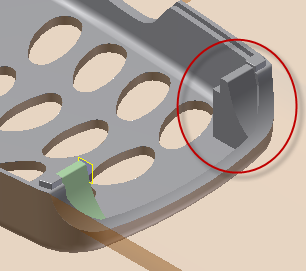

5. 다음 그림에서 레이블이 1로 지정된 곡면을 첫 번째 선택요소 참조로 선택합니다. 이 곡면은 금형 가능한 부품 구성요소에 있습니다.

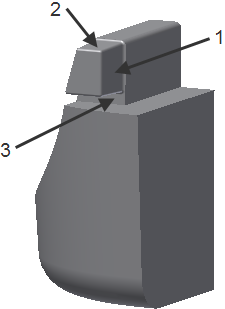

6. 다음 그림에서 레이블이 1로 지정된 곡면을 두 번째 선택요소 참조로 선택합니다. 이 곡면은 배치된 삽입물 구성요소에 있습니다.

7. 적용을 클릭합니다.

주: 위치 패널에서 명령을 사용하여 현재 구속된 위치에서 구성요소를 멀리 끄는 것이 좋습니다. 그러면 참조 표면을 한층 쉽게 선택할 수 있습니다.

1. 계속해서 메이트 구속조건을 사용하여 삽입물을 구속합니다.
   • 앞의 두 그림에서 레이블이 2로 지정된 곡면을 결합합니다.
   • 앞의 두 그림에서 레이블이 3으로 지정된 곡면을 결합합니다.

   완전히 구속된 삽입물이 다음 그림과 같이 나타납니다.


2. 구성요소가 완전히 구속되면 구속조건 배치 대화상자에서 취소를 클릭하여 대화상자를 닫습니다.
3. 조립품 환경을 종료하려면 조립 탭 > 복귀 패널 > 복귀를 클릭합니다.
4. 리본에서 코어/중공 탭 > 종료 패널 > 코어/중공 마침을 클릭합니다.
5. 금형 설계 검색기에서 표현 > 뷰 노드를 확장하고 뷰1을 두 번 클릭합니다.
   주: 리본 뷰 표현 드롭다운에서 뷰를 설정할 수도 있습니다.
6. 홈 뷰로 돌아가려면 키보드에서 F6 키를 누릅니다. 다음 그림과 같이 모형이 나타납니다.

7. 신속 접근 도구막대에서 저장을 클릭하여 조립품을 저장합니다.
